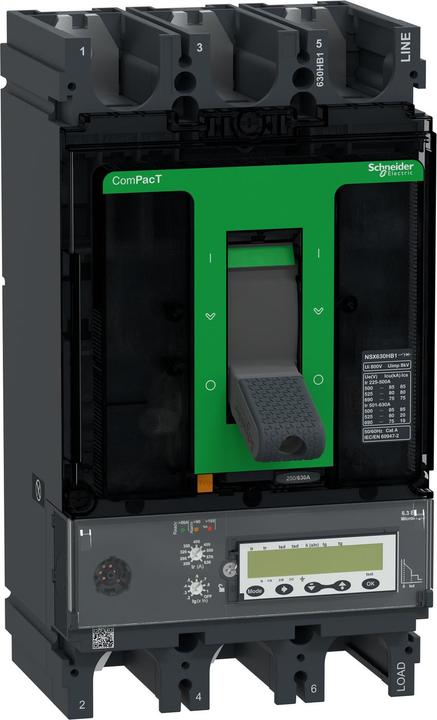

Schneider Electric Leistungsschalter C63V36E630

Hersteller: Schneider Electric
Bezeichnung: Leistungsschalter
Typ: C63V36E630
Nennstrom Iu: 630 A
Nennspannung: 690 V
Einstellbereich des Überlastauslösers: 250 bis 630 A
Einstellbereich des kurzzeitverzögerten Kurzschlussschutzes: 945 bis 6300 A
Einstellbereich des sofortigen Kurzschlussschutzes: 945 bis 9450 A
Integrierter Fehlerschutz: Nein
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätetyp: Eingebautes Gerät
Feste Installationstechnik
Geeignet für Hutschienenmontage: Nein
Hutschienenmontage optional: Nein
Mit Auslöseschalter: Nein
Anzahl der Pole: 3
Position des Anschlusses für den Hauptstromkreis: Vorderseite
Betätigungselement: Knopf
Komplettes Gerät mit Schutzeinheit: Ja
Integrierte Motorantriebseinheit: Nein
Motorantriebseinheit optional: Ja
Schutzart (IP): IP40

Schneider Electric C63V36E630 Leistungsschalter: Weitere Details
Dieser ComPacT NSX630HB1 ist ein vollständiger 3P 3d fest montierter Leistungsschalter, der darauf ausgelegt ist, Platz und Unterbrechungskapazität zu optimieren. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Die Kurzschlussleistung (Icu) beträgt 85 kA rms bei 500 VAC 50/60 Hz und 75 kA rms bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein MicroLogic 6.3 E elektronisches Auslösgerät mit einer Nennleistung von 630 A und einstellbarem Fehlerschutz (mit AUS-Position). Die MicroLogic 6.3 E Auslöseeinheit bietet einstellbaren Langzeit-, Kurzzeit- und Sofortschutz. MicroLogic 6.3 E hat ein integriertes Display zur Feinjustierung und Anzeige des Energiemessgeräts. Diese 3-polige Version (140 mm x 255 mm x 110 mm) bietet eine breite Palette an optionalen Funktionen und Zubehör. Sie entspricht internationalen Standards (IEC 60947), CCC, EAC und maritimen Spezifikationen. ComPacT NSX630HB1 ist Teil der EcoStruxure Power Architektur von Schneider Electric.
