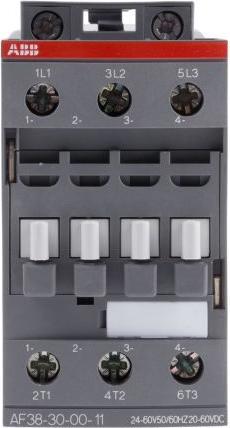

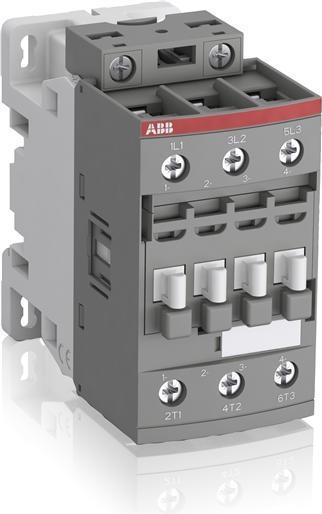

ABB Stotz S&J Schütz AF38-30-00-11
Hersteller: ABB Stotz S&J
Bezeichnung: Schütz 24-60 50/60 20-60VDC
Typ: AF38-30-00-11
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V
Bemessungssteuerspeisespannung Us bei DC: 20 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 38 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 18,5 kW
Bemessungsbetriebsleistung NEMA: 18,6425 kW
Geeignet für Reiheneinbau: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Schliesser als Hauptkontakte: 3

Die 3-poligen AF38-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20 bis 500 VDC bis 24 bis 500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
EAN: 3471523111516.
