Überwachungsanwendungen = Stromstärke
Versorgungsspannung = 24 → 240 V ac/dc, 50
Kontaktanordnung = 1-poliger Umschalter
Elektrische Phasen = 1
Stromempfindlichkeit = Überstrom, Unterstrom
Strom erfasst min. = 0.3 A, 1 A, 3 A
Strom erfasst max. = 1.5 A, 5 A, 15 A
Breite = 22.5mm

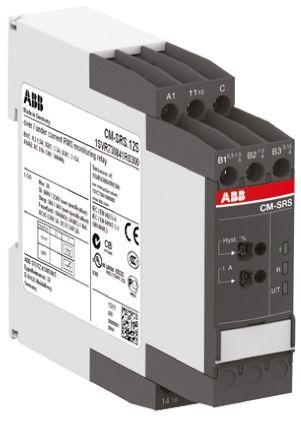

CM-SRS Stromüberwachung - Einphasen-AC/DC. ,. Je nach Konfiguration können die Stromüberwachungsrelais CM-RSR.1 und SM-SRS.2 zur Über- oder Unterstromüberwachung in einphasigen Wechsel- oder Gleichstromsystemen verwendet werden. Der zu überwachende Strom (Messwert) wird über die Anschlüsse B1/B2/B3-C angelegt. Die Komponenten arbeiten nach dem Messprinzip mit offenem Kreis. Wenn der Messwert den eingestellten Schwellwert über- bzw. unterschreitet, wird/werden das/die Ausgangsrelais aktiviert: bei CM-SRS.1 sofort, beim CM-SRS.2 nach der eingestellten Auslösungsverzögerung TV. Überwachung von Gleich- und Wechselströmen: CM-SRS.x1: 3 mA - 1 A und CM-SRS.x2: 0,3-15 A Effektivwert-Messprinzip Ein Gerät verfügt über drei Messbereiche. Über- oder Unterstromüberwachung konfigurierbar Hysterese einstellbar von 3-30 % Auslösungsverzögerung TV einstellbar 0,1-30 s CM-SRS.1: 1 Wechselkontakt CM-SRS.2: 2 Wechselkontakte 22,5 mm Breite 3 LEDs für Statusanzeige.
