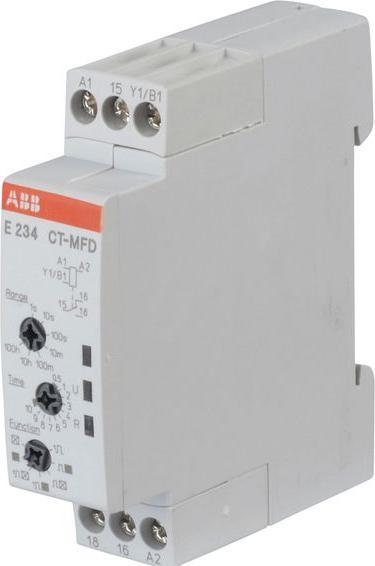

ABB Stotz S&J Timer CT-MFD.12
Hersteller: ABB Stotz S&J
Bezeichnung: Multifunktions-Timer
Typ: CT-MFD.12
Anschlussart: Schraubanschluss
Funktion Reaktionsverzögerung: Ja
Funktion Freigabeverzögerung: Ja
Funktion Einschaltwischen: Ja
Funktion Ausschaltwischen: Ja
Funktion Stern/Dreieck: Nein
Funktion Pulsformung: Ja
Funktion Blinken mit Pause zu Beginn, feste Zeit: Ja
Funktion Blinken beginnend mit Puls, feste Zeit: Ja
Funktion Pulsieren beginnend mit Pause, variabel: Nein
Funktion Pulsieren beginnend mit Puls, variabel: Nein
Mit Steckdose: Nein
Fernsteuerung möglich: Nein
Geeignet als Fernsteuerung: Nein
Kann auf Kontaktoren gesteckt werden: Nein
Nennsteuerungsspannung Us bei AC 50 Hz: 24..240 V
Nennsteuerungsspannung Us bei AC 60 Hz: 24..240 V
Nennsteuerungsspannung Us bei DC: 24..48 V
Spannungsart für Betätigung: AC/DC
Nennstrom: 6 A
Zeitraum: 0,05..360000 s
Anzahl der Ausgänge, sofort, Wechselschalter: 1
Anzahl der Ausgänge, verzögert, Wechselschalter: 1
Ausgänge, schaltbar verzögert/unverzögert: Nein
Mit Halbleiterausgang: Nein
Geeignet für DIN-Schienenmontage: Ja
Geeignet für Frontmontage: Nein
Breite: 17,5 mm
Höhe: 70 mm
Tiefe: 63 mm

Die Zeitrelais der CT-D-Serie im MDRC-Design befinden sich in einem Gehäuse, das nur 17,5 mm breit ist und in alle gängigen Installations- und Verteilungsschränke passt. Die CT-D-Serie ist die Verbindung zwischen Industrie- und Installationsdesign. Für höchste Flexibilität im Einsatz stehen 10 Einzel- sowie 2 Multifunktionsgeräte mit 7 Zeitfunktionen zur Verfügung. Die Geräte haben 4 oder 7 Zeitbereiche, einstellbar von 0,05 Sekunden bis zu 100 Stunden. Ihre breite Spannungsaufnahme ermöglicht den weltweiten Einsatz.
