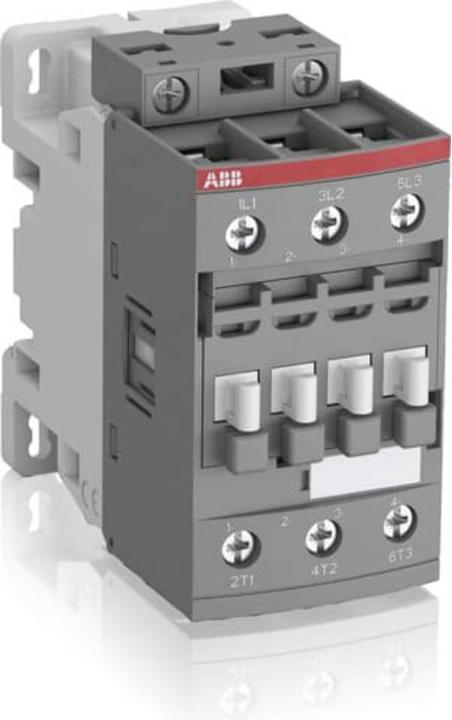

ABB Stotz S&J Schütz AF26Z-30-00-21 Hersteller: ABB Stotz S&J Bezeichnung: Schütz 24-60 50/60 20-60VDC Typ: AF26Z-30-00-21 Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 V Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 V Bemessungssteuerspeisespannung Us bei DC: 20 V Spannungsart zur Betätigung: AC/DC Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 26 A Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW Bemessungsbetriebsleistung NEMA: 7,46 kW Geeignet für Reiheneinbau: nein Anschlussart Hauptstromkreis: Schraubanschluss Anzahl der Schliesser als Hauptkontakte: 3

Die 3-poligen Schütze AF26Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch grosse Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch 24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7 W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäss SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder ergänzen das Sortiment. EAN: 3471523114111.
