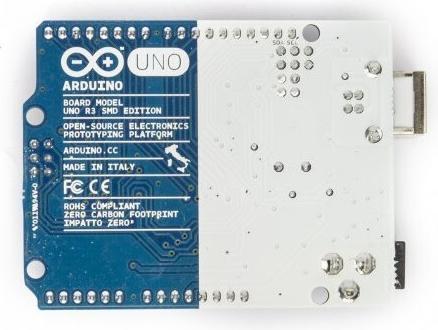

Neueste Uno Revision R3 SMD Edition - Einzelhandel mit Box und Arduino-Aufkleber!

Die SMD Edition ist technisch identisch mit dem Uno.

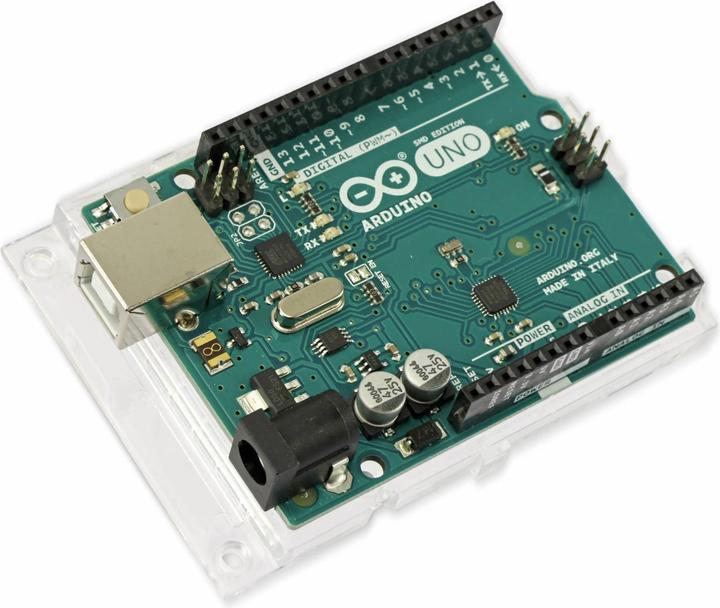

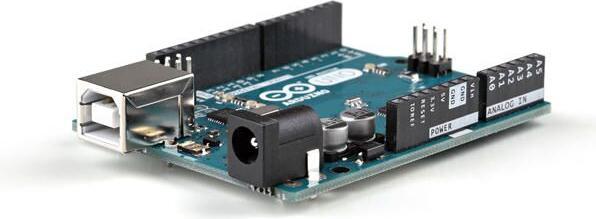

Das Arduino Uno R2 SMD ist eine Mikrocontroller-Platine, die auf dem ATmega328 basiert. Sie verfügt über 14 digitale I/O-Pins (von denen 6 als PWM-Kanäle verwendet werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Schnittstelle, einen 6-poligen ISP-Anschluss und einen Reset-Knopf. Sie enthält alles, was man braucht, um loszulegen; Sie können sie einfach über ein USB-Kabel mit Ihrem PC verbinden oder mit einem Adapter oder einer Batterie mit Strom versorgen.

Auf der Platine befindet sich ein ATmega16U2 Mikrocontroller, der als USB-zu-Seriell-Konverter dient.

Diese neue USB-Verbindung bringt einige technische Neuerungen mit sich: Der ATmega16U2 kann ebenfalls neu programmiert werden, was neue Anwendungsmöglichkeiten schafft. Die Platine kann dann vom Computer als Tastatur, Joystick oder MIDI-Schnittstelle erkannt werden.

Zusätzlich ist kein Treiber mehr erforderlich, und die Platine wird vom Computer als "Arduino" erkannt, da die Platinen jetzt eine eigene USB-ID haben.

* Mikrocontroller: ATmega328
* Betriebsspannung: 5V
* Eingangs-Spannung (empfohlen): 7-12V
* Eingangs-Spannung (Grenzen): 6-20V
* Digitale I/O-Pins: 14 (6 davon mit PWM-Ausgang)
* Analoge Eingangs-Pins: 6
* DC-Strom pro I/O-Pin: 40 mA
* DC-Strom für 3.3V-Pin: 50 mA
* Flash-Speicher: 32 KB, davon 0,5 KB vom Bootloader verwendet
* SRAM: 2 KB
* EEPROM: 1 KB
* Taktfrequenz: 16 MHz.
