Sekundärnennspannung: 6V AC
Nennleistung: 0,35 VA
Primärnennspannung: 230V AC
Anzahl der Ausgänge: 1
Länge: 22 mm
Breite: 22,7 mm
Tiefe: 15 mm

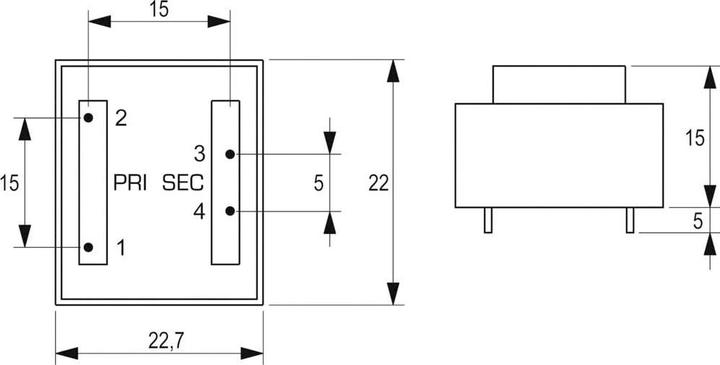

Abmessungen: 22 x 22,7 x 15 mm
Gewicht: 20 g
Montageart: Durchsteckmontage
Maximale Temperatur: +70 °C
Minimale Betriebsfrequenz: 50 Hz
Maximale Betriebsfrequenz: 60 Hz

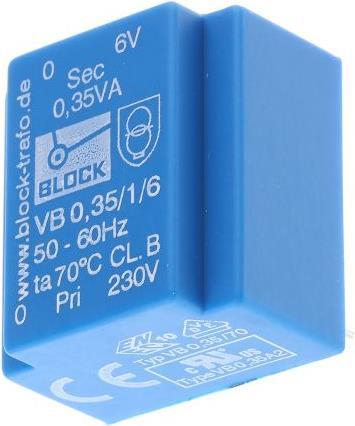

Dieser Transformator entspricht der EN 61558 und ist ein ENEC 10 und UL anerkanntes Bauteil. Er ist für die PCB-Montage konzipiert, kurzschlussfest und gehört zur VB- und PT-Serie. Die Primärspannung beträgt 230V AC mit einem Frequenzbereich von 50 bis 60 Hz. Er verfügt über eine oder zwei sekundäre Wicklungen für Serien- oder Parallelverbindung. Aus Compliance-Gründen sollten Transformatoren mit 0,35 bis 3,2 VA und 2 x 15V sowie 2 x 18V Ausgängen, sowie alle Transformatoren mit 2 x 24V Ausgängen, nicht in Serie geschaltet werden, um die VDE 0550-Zulassung aufrechtzuerhalten. Die VB-Serie (0,35-3,2 VA) ist von Natur aus kurzschlussfest, während die PT-Serie (4,5-22 VA) durch eine interne PTC-Einheit geschützt ist.

Der Transformator hat ein kompaktes Design mit einem vakuumvergossenen Epoxidharzteil, das der Klasse UL94-V0 entspricht. Er verfügt über eine zweiteilige Spule aus glasfaserverstärktem Polyamid, 100 % elektrische und Durchschlagprüfung, hohe Effizienz, geringe Erwärmung, niedrige Wicklungs-Kapazität und geringe Geräuschentwicklung. Zusätzliche Montagepunkte sind für eine sichere PCB-Montage bei Modellen ab 4,5 VA vorgesehen.
