Sekundärnennspannung: 9V AC
Nennleistung: 0,35VA
Primärnennspannung: 230V AC
Anzahl der Ausgänge: 1

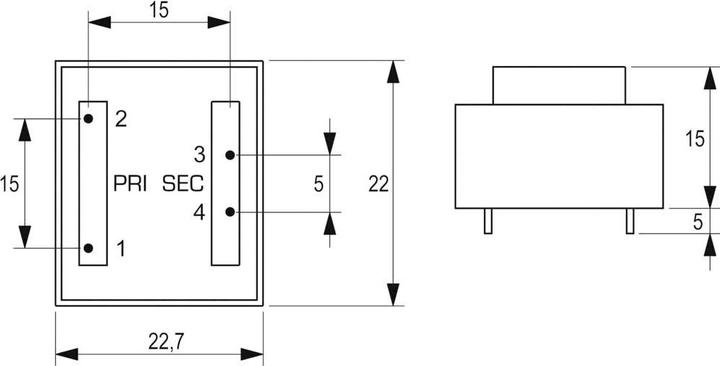

Länge: 22mm
Breite: 22,7mm
Tiefe: 15mm
Abmessungen: 22 x 22,7 x 15mm
Gewicht: 20g
Montageart: Durchsteckmontage
Maximale Temperatur: +70°C
Minimale Betriebsfrequenz: 50Hz
Maximale Betriebsfrequenz: 60Hz

Dieser Transformator entspricht der EN 61558 und ist ein ENEC 10 und UL anerkanntes Bauteil. Er ist für die PCB-Montage konzipiert, kurzschlusssicher und gehört zur VB- und PT-Serie. Die Primärspannung beträgt 230V AC mit einer Frequenz von 50 bis 60Hz. Er verfügt über eine oder zwei sekundäre Wicklungen für Serien- oder Parallelanschluss. Aus Compliance-Gründen sollten Transformatoren mit 0,35 bis 3,2 VA und 2 x 15V sowie 2 x 18V Ausgängen und alle Transformatoren mit 2 x 24V Ausgängen nicht in Serie geschaltet werden, da sie nicht die VDE 0550 Zulassung erfüllen würden. Die VB-Serie (0,35-3,2 VA) ist von Natur aus kurzschlusssicher, während die PT-Serie (4,5-22 VA) durch eine interne PTC-Einheit geschützt ist.

Der Transformator hat ein kompaktes Design und besteht aus vakuumverpressten Epoxidharzformteilen, die der Klasse UL94-V0 entsprechen. Er verfügt über eine zweiteilige Spule aus glasfaserverstärktem Polyamid, 100% elektrische und Durchschlagprüfung, hohe Effizienz, geringe Erwärmung, niedrige Wicklungs-Kapazität und niedrigen Geräuschpegel. Darüber hinaus gibt es zusätzliche Montagepunkte für eine sichere PCB-Montage bei Modellen ab 4,5 VA.
