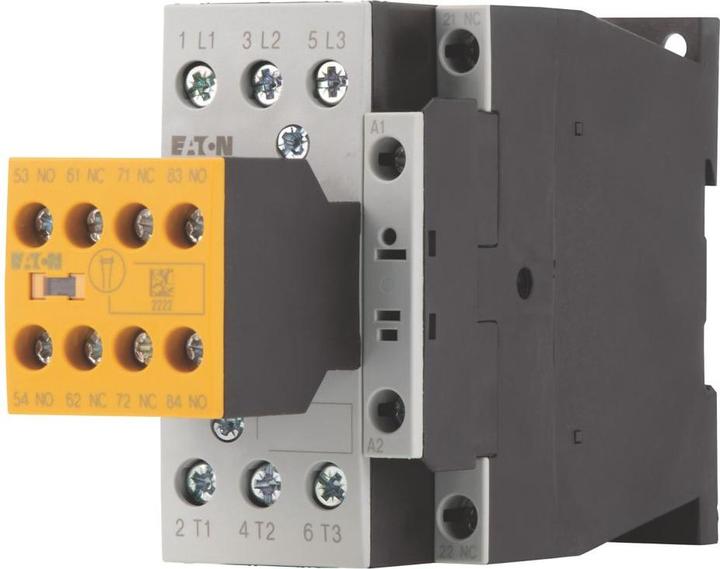

Sicherheitskontaktor für Motoren mit einer Gesamtgeräteleistung von bis zu 170 A. Er ist für verschiedene Anwendungen geeignet:

• Nutzungskategorie AC-1: Nichtinduktive oder schwach induktive Lasten, Widerstandsofen.
• AC-3: Käfigläufermotoren zum Starten und Abschalten im Betrieb.
• AC-4: Käfigläufermotoren zum Starten, Gegenstrombremsen, Wenden und Kriechen.

Die Verbindungstechnik umfasst Schraubklemmen. Dieser Kontaktor ist auch für Motoren der Effizienzklasse IE3 geeignet, wobei IE3-fähige Geräte auf der Verpackung gekennzeichnet sind.

Beschreibung: Das Hilfsschaltmodul ist dauerhaft mit dem Grundgerät verbunden, eine manuelle Betätigung ist nicht möglich.

Nennbetriebsstrom AC-3 bei 380 V/400 V: Ie = 18 A.
Nennbetriebsstrom AC-1 konventioneller thermischer Strom (3-polig, 50 - 60 Hz) offen bei 40 °C: Ith = Ie = 40 A, verkapselt: Ith = 32 A.
Nennbetriebsstrom AC-1 konventioneller thermischer Strom (1-polig offen): Ith = 88 A, verkapselt: Ith = 80 A.

Maximale Nennbetriebsleistung für Drehstrommotoren (50 - 60 Hz AC-3):

• 220 V/230 V: P = 5 kW
• 380 V/400 V: P = 7,5 kW
• 660 V/690 V: P = 11 kW

Maximale Nennbetriebsleistung für Drehstrommotoren (50 - 60 Hz AC-4):

• 220 V/230 V: P = 2,5 kW
• 380 V/400 V: P = 4,5 kW
• 660 V/690 V: P = 6,5 kW

Kontaktkonfiguration:

• S = NO-Kontakt: 2 S
• NC = NC-Kontakt: 3 NC

Hinweise: Schaltelemente gemäss EN 50012, integrierter Schutzschaltkreis in der Steuerungselektronik, mit Spiegelkontakt. Stromart ist AC/DC mit Gleichstrombetätigung.
