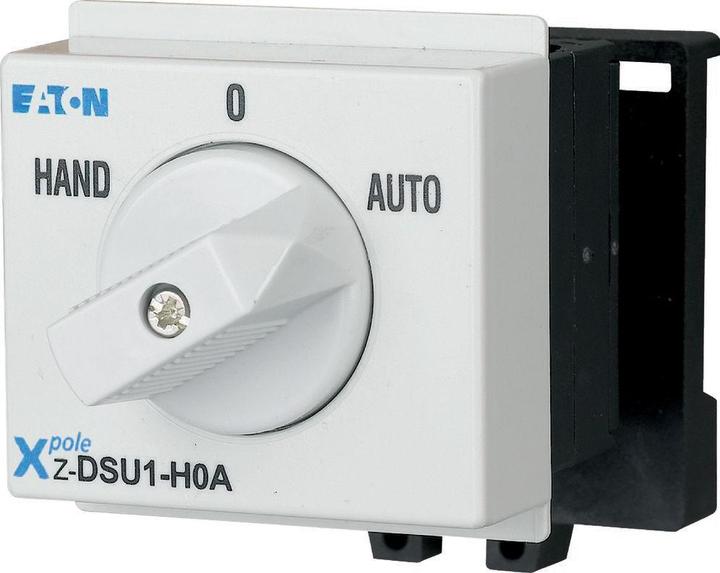

Eaton Drehschalter Z-DSU1-H0A

Hersteller: Eaton
Bezeichnung: Drehschalter 1p, UM, HA -0 - AU
Typ: Z-DSU1-H0A
Schaltfunktion: Wechselschalter
Anzahl der Kontakte als Wechsler: 1
Polzahl: 1
Bemessungsstrom: 20 A
Bemessungsspannung: 690 V
Min. Bemessungsspannung: 440 V
Bemessungsabschaltvermögen: 0 kA
Kurzschlussfestigkeit (Icw): 10 kA
Spannungsart: AC
Mit Signallampe: nein
Farbe der Kalotte: sonstige
Leuchtmittel: sonstige
Lampensockel: sonstige
Max. Lampenleistung: 0 W
Breite in Teilungseinheiten: 3
Einbautiefe: 60 mm
Schutzart (IP): IP20
Aufdruck/Kennzeichnung: sonstige
Zwangstrennung (nach DIN VDE 0113): nein

Die Drehschalter der Serie Z-DS sind baukastenähnlich aufgebaut: Der Schalter selbst besteht aus dem Rastwerk und dem Schaltpaket. Die Schaltnocken (deshalb auch Nockenschalter genannt) werden von einer stabilen, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit ein oder zwei voneinander unabhängigen, doppelunterbrechenden Kontakten. Die Verbindung benachbarter Schalterklemmen wie beim Voltmeterumschalter Z-DSV erforderlich, sind im Schalterpressteil eingearbeitet. Dadurch gibt es keine Behinderung beim Anklemmen der Anschlussleiter.

Anwendung: Praktisch für jeden gewünschten Anwendungsfall einsetzbar, z.B. Motorschalter: Garagentore, Ventilator, elektrisch betriebene Rollläden, Heizungssteuerungen, Beleuchtungskörper, Instrumentenschalter, diverse Steuerungszwecke usw. Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV.
EAN: 4015082488703.
