Eaton Umkehrschütz DIULM40/11 (230V 50Hz)

Hersteller: Eaton
Bezeichnung: Umkehrschütz 18,5 kW/400V
Typ: DIULM40/11 (230V 50Hz)
Funktion: Umkehrschütz
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 230 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 240 V
Nennsteuerversorgungsspannung Us bei DC: 0 V
Spannungsart für Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 40 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 40 A
Nennbetriebsleistung bei AC-3, 400 V: 18,5 kW
Nennbetriebsleistung NEMA: 22 kW
Anzahl der NO-Kontakte als Hauptkontakte: 6
Version elektrische Verbindung für Hilfs- und Steuerkreis: Schraubanschluss
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP00
Schutzart (NEMA): andere
Hutschienenmontage möglich: nein

Weitere Details:

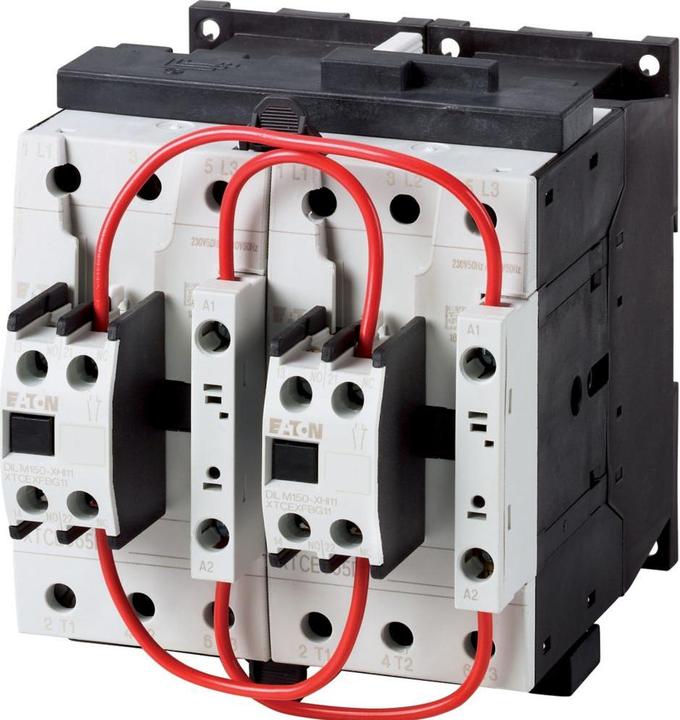

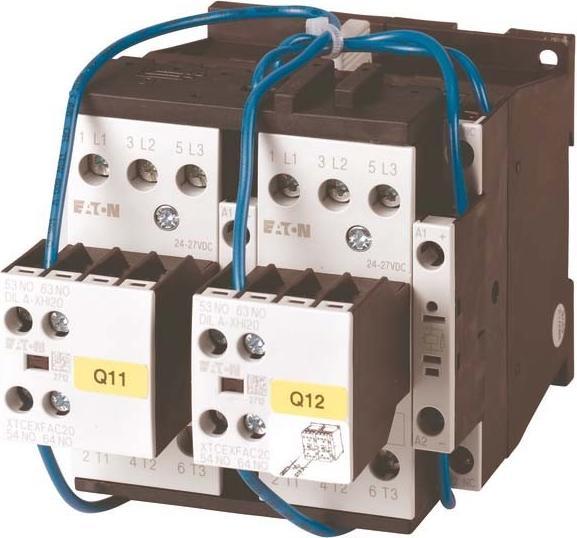

Umkehrschütz-Kombination
Anwendung: Schütz-Kombinationen für Motorstart mit zwei Drehrichtungen
Zubehör: Umkehrschütz-Kombinationen DIUL
Nutzungsart: AC-3: Käfigläufermotoren: Starten, Abschalten während des Betriebs
AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, Umkehren, Joggen
Nennbetriebsstrom AC-3 380 V 400 V: Ie = 40 A
Max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3:
220 V 230 V: P = 12,5 kW
380 V 400 V: P = 18,5 kW
660 V 690 V: P = 23 kW
Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz
Stromart AC/DC: Wechselstrombetätigung
Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3.
