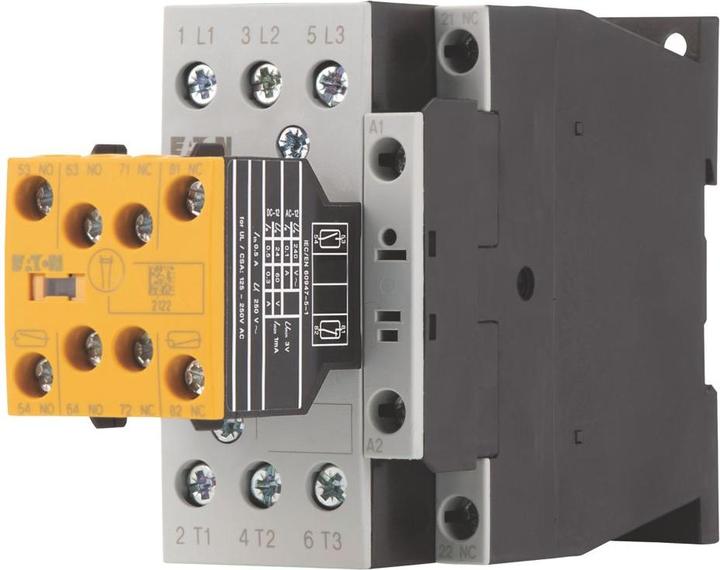

Sicherheitskontaktor für Motoren, geeignet für komplette Geräte bis zu 170 A. Die Nutzungskategorien umfassen AC-1 für nichtinduktive oder schwach induktive Lasten und Widerstandsofen, AC-3 für Käfigläufermotoren beim Starten und Abschalten im Betrieb sowie AC-4 für Käfigläufermotoren beim Starten, Gegenstrombremsen, Wenden und Kriechen. Die Anschluss-Technologie verfügt über Schraubklemmen. Dieses Gerät ist auch für Motoren der Effizienzklasse IE3 geeignet, wobei IE3-kompatible Geräte mit einem Logo auf der Verpackung gekennzeichnet sind.

Beschreibung: Der Kontaktor umfasst zwei elektronisch kompatible Mikroschalter (1 S + 1 Ö) und ein Hilfsschaltmodul, das dauerhaft mit dem Grundgerät verbunden ist (manuelle Betätigung ist nicht möglich). Der Nennbetriebsstrom für AC-3 bei 380 V und 400 V beträgt Ie = 25 A. Der Nennbetriebsstrom für AC-1 konventioneller thermischer Strom (3-polig, 50 - 60 Hz) offen bei 40 °C beträgt Ith = Ie = 45 A, verkapselt Ith = 36 A. Bei einer 1-poligen offenen Konfiguration beträgt der Nennbetriebsstrom Ith = 100 A, verkapselt Ith = 90 A.

Die maximale Nennbetriebsleistung für Drehstrommotoren (50 - 60 Hz) in AC-3 beträgt 7,5 kW bei 220 V und 230 V, 11 kW bei 380 V und 400 V sowie 14 kW bei 660 V und 690 V. In AC-4 beträgt die maximale Nennbetriebsleistung 3,5 kW bei 220 V und 230 V, 6 kW bei 380 V und 400 V sowie 8,5 kW bei 660 V und 690 V.

Die Kontaktkonfigurationen umfassen S = NO-Kontakt (2 S) und NC = NC-Kontakt (3 NC). Hinweise: Schaltelemente entsprechen EN 50012, mit einem Spiegelkontakt (nicht für Mikroschalter). Der Stromtyp ist AC/DC mit AC-Betätigung.
