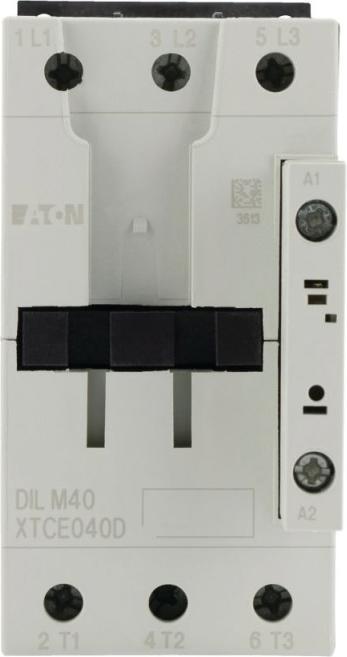

Eaton Leistungsschütz DILM40, Hersteller: Eaton. Bezeichnung: Leistungsschütz. Typ: DILM40. Nennsteuerstromversorgungsspannung Us bei AC 50 Hz: 380 V. Nennsteuerstromversorgungsspannung Us bei AC 60 Hz: 440 V. Nennsteuerstromversorgungsspannung Us bei DC: 0 V. Spannungstyp für die Betätigung: AC. Nennbetriebsstrom Ie bei AC-1, 400 V: 60 A. Nennbetriebsstrom Ie bei AC-3, 400 V: 40 A. Nennbetriebsleistung bei AC-3, 400 V: 18,5 kW. Nennbetriebsstrom Ie bei AC-4, 400 V: 18 A. Nennbetriebsleistung bei AC-4, 400 V: 9 kW. Nennbetriebsleistung NEMA: 22 kW. Für Reihenmontage geeignet: Nein. Anschlussart Hauptstromkreis: Schraubanschluss. Anzahl der NO-Kontakte als Hauptkontakte: 3.

Weitere Details: Leistungsschütz für Motoren. Leistungsschütze bis 170 A, 3-polig. Nutzungskategorie: AC-1: Nichtinduktive oder schwachinduktive Last, Widerstandsofen; AC-3: Käfigläufermotoren: Starten, Abschalten während des Betriebs; AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, Wenden, Joggen. Anschlussmethode: Schraubklemmen. Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3. Pole: 3-polig. Nennbetriebsstrom AC-3 380 V 400 V: Ie = 40 A. Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie = 60 A. Eingeschlossen: Ith = 45 A. Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith = 125 A, eingeschlossen: Ith = 112 A. Max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P = 12,5 kW, 380 V 400 V: P = 18,5 kW, 660 V 690 V: P = 23 kW. Max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P = 5 kW, 380 V 400 V: P = 9 kW, 660 V 690 V: P = 12 kW. Kann mit Hilfskontakten kombiniert werden: DILM150-XHI(V), DILM1000-XHI(V). Hinweise: Schaltelemente gemäss EN 50012. Art des Stroms AC/DC: AC-Betätigung. EAN: 4015082777678.
