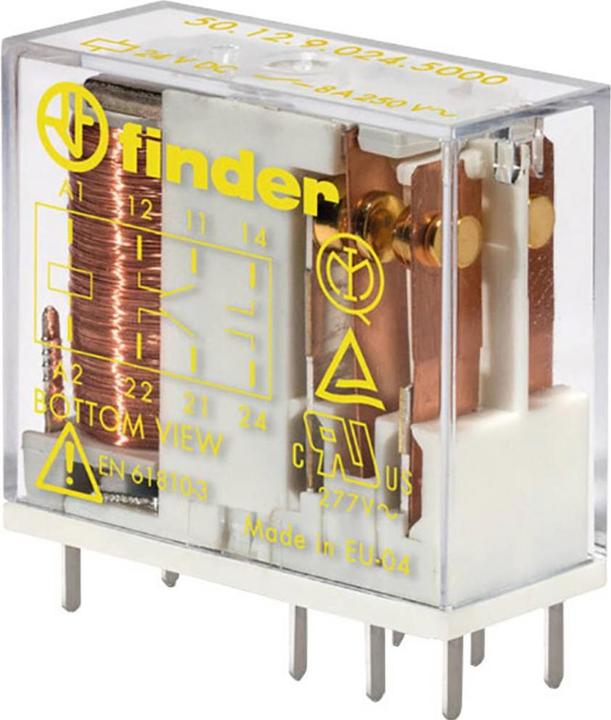

Beschreibung Sicherheits-Print-Relais 8 A, Serie 50 Leiterplatten Relais mit zwangsgeführten Kontakten nach EN 50205: 2002 Typ B mit 2 Umschaltkontakten. Getrennte Anordnung der benachbarten Kontakte. Spulen für DC. Sichere Trennung zwischen Spule und Kontaktsatz nach VDE 0106, EN 50178, EN 60204 und EN 60335. Technische Daten: Anschluss (Bauelemente): Lötpins. Ansprechspannung (max.): 28,8 V/DC. Ansprechspannung (min.): 18 V/DC. Ansteuerart: monostabil, 1 Spule. Kontaktart (LOV): 2 Wechsler. Kontaktmaterial: AgNi. Luft-/Kriechstrecke (Spule/Kontakte): 8 mm. Nennspannung Spule: 24 V/DC. Produktabmessung, Breite: 12,4 mm. Produktabmessung, Höhe: 25 mm. Produktabmessung, Länge: 29 mm. Relais-Typ (Kategorisierung): Printrelais. Schaltleistung (max.): 2000 VA. Schaltspannung (max.): 400 V/AC. Schaltstrom (max.): 8 A. Temperatur (max.): +70 °C. Temperatur (min.): -40 °C. Typ: 50.12.9.024.5000. Widerstand (Spule): 750 Ω. Hinweis: Zwangsführung ist gegeben, wenn die Kontakte mechanisch so miteinander verbunden sind, dass stets Öffner und Schliesser nicht gleichzeitig geschlossen sein können. Dabei muss sichergestellt sein, dass über die gesamte Lebensdauer, auch bei gestörtem Zustand, Kontaktabstände von mindestens 0,5 mm vorhanden sind. Kontaktmaterial-Auswahl: AgNi - bei ohmscher bzw. leicht induktiver Last. AgNiAu (hartvergoldet) - bei Kontaktströmen < 20 mA. AgSnO2 (Silber-Zinn-Oxyd) - für Einschaltströme bis 100 A (< 5 ms) z. B. bei Lampenlasten. Zulassungen: IMQ, TÜV, cRUus.
