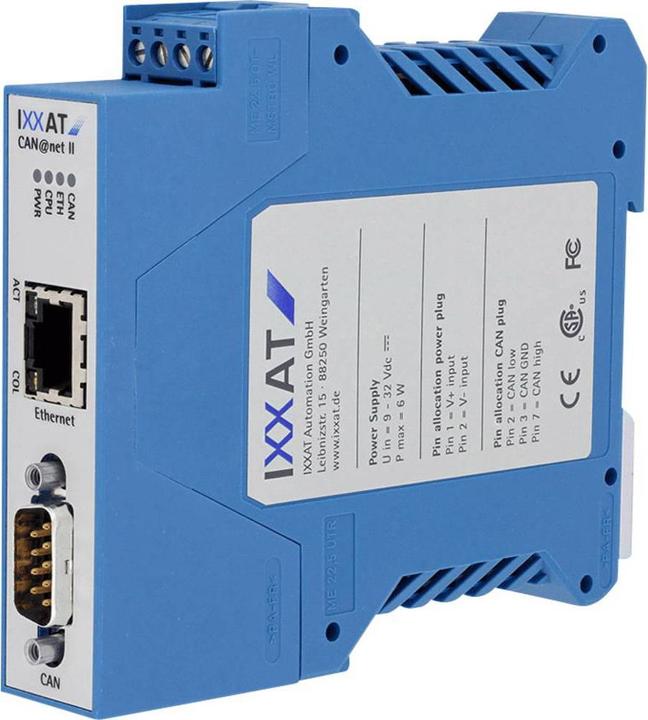

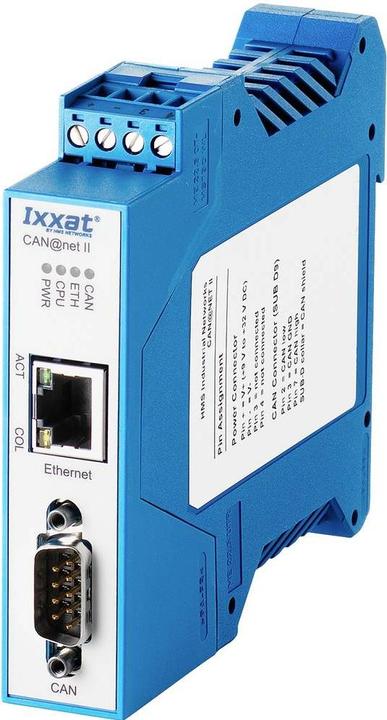

Beschreibung CAN@net II/VCI

Das CAN@net II ermöglicht den einfachen und flexiblen Zugriff eines PCs auf CAN-Systeme über Ethernet. Durch die Unterstützung des TCP/IP-Protokolls kann das CAN@net II direkt an einen PC angeschlossen, in ein LAN implementiert oder weltweit über das Internet mit dem Gateway kommuniziert werden. Mit dem mitgelieferten VCI CAN-Treiber kann das CAN@net II wie alle IXXAT CAN PC Interfacekarten betrieben werden. Somit sind mit dem CAN@net II alle VCI-basierten CAN-Programme und -Tools lauffähig. Der VCI CAN Treiber bietet zudem die Möglichkeit, von einem PC aus mit bis zu 128 CAN@net II Interfaces gleichzeitig zu kommunizieren.

Neben dem CAN@net II/VCI bietet IXXAT auch die Variante CAN@net II/Generic an, die über eine standard TCP/IP Socketschnittstelle angesprochen bzw. als CAN-Ethernet-CAN Bridge verwendet werden kann.

Technische Daten:

• Betriebsspannung: 9 - 32 V/DC
• Betriebstemperatur (Bereich): -20 bis 70 °C
• Betriebstemperatur (max.): 70 °C
• Betriebstemperatur (min.): -20 °C
• Produktabmessung, Breite: 22.5 mm
• Produktabmessung, Höhe: 100 mm
• Typ (Hersteller-Typ): 1.01.0086.10200

Weitere technische Daten:

• Ethernet-Interface: 10/100 Mbit/s Ethernet (10Base-T/100Base-T), Autodetect, Stecker RJ45, Auto crossover
• IP-Adressvergabe: DHCP, über PC-Tool
• Mikrocontroller: Freescale MCF5235
• Speicherausbau: 8 MByte DRAM, 4 MByte Flash
• CAN-Controller: SJA1000 CAN 2.0 A/B
• CAN-Businterface: ISO 11898-2, Sub D9 Stecker nach CiA 303-1
• Galvanische Entkopplung: 1 kV, 1 Sek.
• Zertifizierung: CE, FCC, CSA
• Gehäuse: Kunststoffgehäuse für Hutschienenmontage.

Lieferumfang: CAN@net II/VCI, Bedienungsanleitung, CAN-Treiber VCI für Windows 2000, XP, Vista, Windows 7, einfacher CAN-Busmonitor "miniMon".
