Ausgangstyp: Relais
Versorgungsspannung: 110 bis 240 V AC
Grösse: 48 x 48 mm
Anzahl der Ausgänge: 1
Betriebstemperatur min.: -5 °C
Betriebstemperatur max.: +55 °C
Regelungsart: P, PD, PI, PID
Konfigurierbare Ausgänge: 1 Relais
Kommunikationsmodul verfügbar: Ja
Anzeigentyp: LED-Anzeige mit 7 Segmenten
Schutzart: IP65
Bereich: Quantrol LC100
Serie: QUANTROL

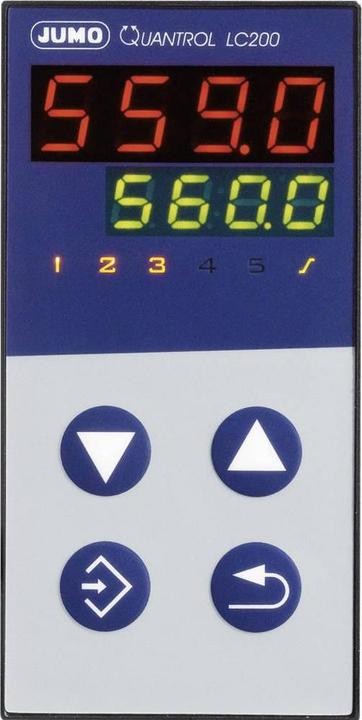

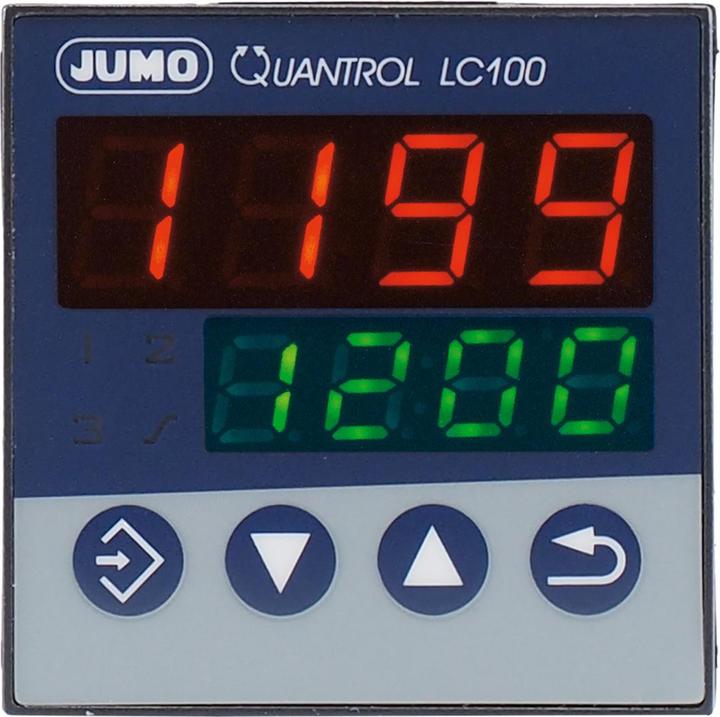

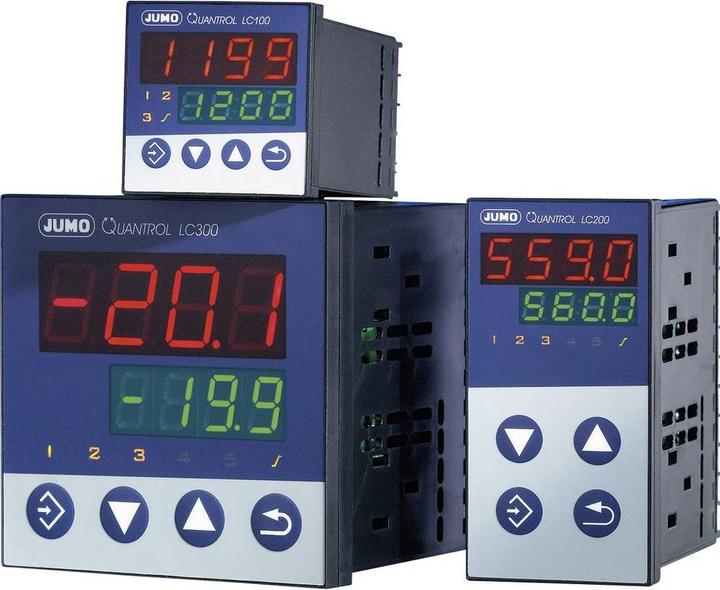

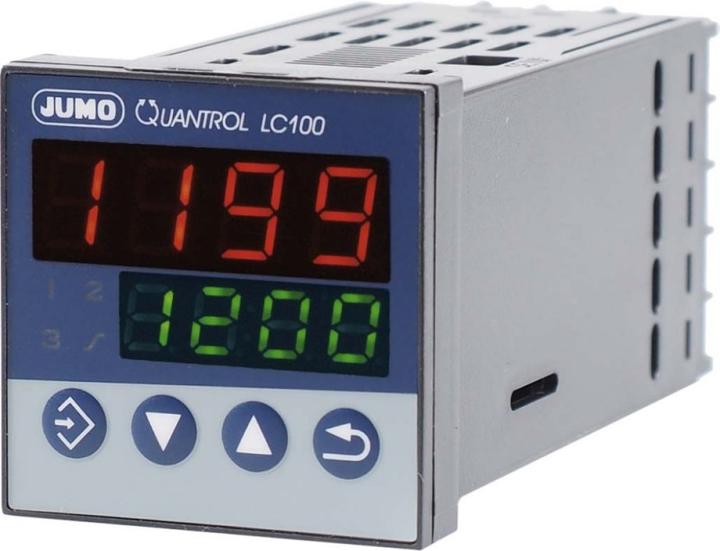

Die Quantrol LC-Serie von Jumo ist ein kompakter, benutzerfreundlicher und selbstoptimierender PID-Controller. Die Steuereinheit wird für Zwei- und Dreipunkt-Steuerungsanwendungen sowie für die Steuerung von Regulierventilen und SCR-Leistungssteuereinheiten über einen kontinuierlichen Steuerungsausgang verwendet. Der universale analoge Eingang ist für RTD-Temperaturfühler, Thermoelemente und Strom- / Spannungssignale bestimmt und kann durch den Benutzer programmiert werden. Es sind drei Formate erhältlich: 48 x 48 mm, 48 x 96 mm und 96 x 96 mm. Zwei LED-Anzeigen (rot/grün) mit je sieben Segmenten ermöglichen die Anzeige der Werte in °C oder °F. Eine LED-Statusanzeige für den Ausgang ist vorhanden. Die Steuerung erfolgt mit zwei oder drei Zuständen und kontinuierlicher Steuerung, abhängig von der Ausführung. Funktionen wie Sensorüberwachung, Selbstoptimierung (Autotuning) für genaue PID-Steuerung, manueller/automatischer Modus, konfigurierbare Grenzwertüberwachung (Alarme), Sollwert für Umschaltung, Stufen- und Tastensperre sowie eine RS485-Schnittstelle (Modbus RTU) sind ebenfalls integriert. Zudem bietet der Controller Rampen- und Zeitgeberfunktionen sowie eine Brennkurve für Keramikbrennöfen. Der Controller kann durch Steckmontage eingesetzt werden, und ein Setup-Interface (USB Mini-B) ist vorhanden. Ein USB-Kabel ist ebenfalls erhältlich.
