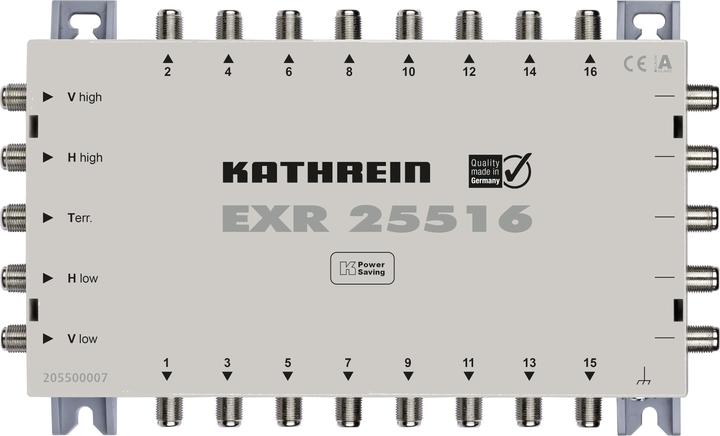

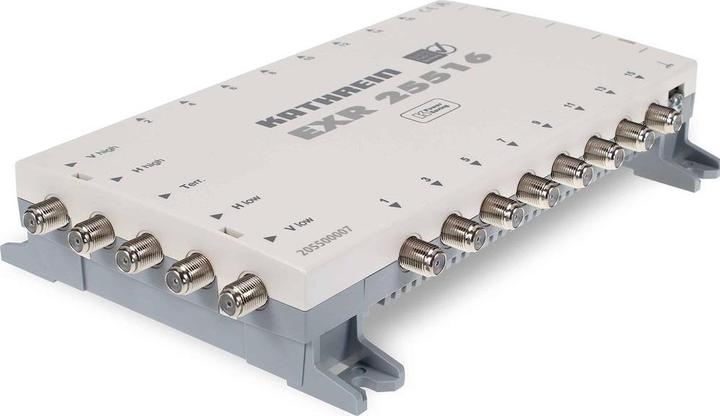

Kathrein Multischalter EXR 25516

Hersteller: Kathrein
Bezeichnung: Multischalter 5 auf 16 kaskadierbar
Typ: EXR 25516
Teilnehmeranschlüsse: 16
Anzahl der Eingänge: 5
Terrestrischer Eingang: aktiv
Kaskadierbar: ja
Anzahl der Stamm-Ausgänge: 17
Max. Stromaufnahme: 800 mA
Netzteil: ohne
Steuersignal: 14/18 V, DiSEqC, 0/22 kHz
LNB-Speisung: 14 V / 18 V / 22 kHz
22 kHz-Generator: ja

Der Kathrein Multischalter EXR 25516 ist ein kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischen Signalen auf viele Receiver. Je Receiver ist nur eine Leitung notwendig (für Twin-Receiver zwei Leitungen). Es gibt eine unabhängige Wahlmöglichkeit für horizontal/vertikal und low/high von jedem Receiver. Die Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz.

Ein integrierter Verstärker sorgt für geringe Anschlussdämpfungen im Sat-Bereich. Eine Preemphase zum Entzerren der Kabeldämpfung ist ebenfalls integriert. Der Empfang des terrestrischen Bereiches ist auch bei ausgeschaltetem Sat-Receiver möglich. Der terrestrische Bereich arbeitet im Frequenzbereich von 5-862 MHz passiv und bietet eine hohe Entkopplung zwischen den Ausgängen.

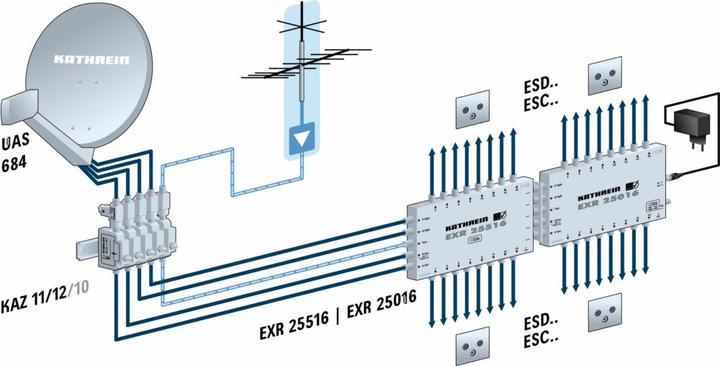

Der Multischalter ist für die Innenmontage geeignet und ermöglicht die Anlagenerweiterung um jeweils 16 Anschlüsse, wobei bis zu sechs Geräte kaskadiert werden können. Mit der Kathrein-Power-Saving-Funktion erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, sobald kein Receiver mehr aktiv ist, wodurch die LNB-Spannungsversorgung abgeschaltet wird.

EAN: 4063242002191.
