Anzahl der Kontakte: 4
Raster: 3,5 mm
Anzahl der Reihen: 1
Montagetyp: Oberflächenmontage
Gender: Female
Anschlussart: Löten
Typ: PCB Terminal Block
Nennstrom: 13,5 A (nom.)
Gehäuseausrichtung: Gerade
Farbe: Schwarz
Betriebsspannung: 320 V
Serie: COMBICON SPT-SMD
Tiefe: 13,6 mm

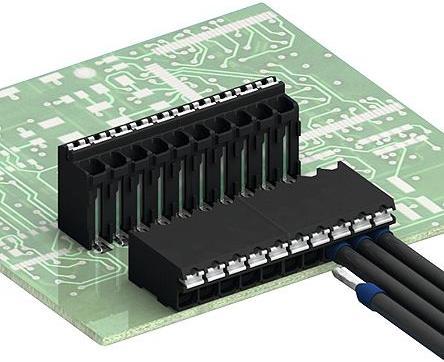

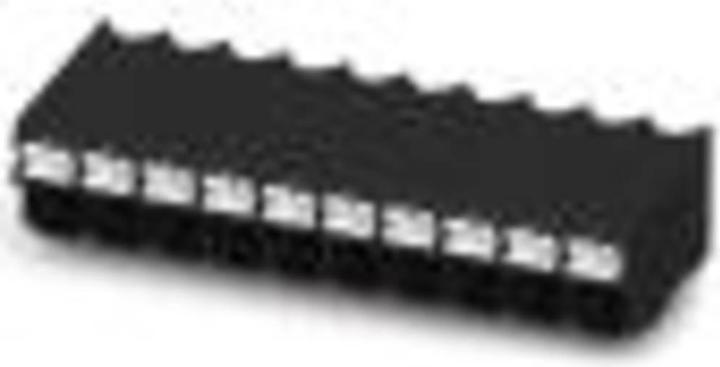

SMD-Anschlussklemmenblöcke von Phoenix Contact COMBICON SPT-SMD mit einem Rastermass von 3,5 mm für Ströme von bis zu 13,5 A und Spannungen von bis zu 320 V. Die Anschlussklemmenblöcke COMBICON SPT-SMD verfügen über einen Federbestätigungshebel für einfaches Verbinden und Trennen von Volldrähten oder Litzen bis zu 1,5 mm². Die Einsteck-Federverbindung dieser Anschlussklemmenblöcke ist eine Kombination aus Federkäfig und direkter Steckmontagetechnik, die keinerlei zusätzliche Werkzeuge erfordert und somit einen sicheren, zuverlässigen Anschluss mit Zeit- und Kostenersparnis bietet. Diese Anschlussklemmenblöcke der Serie SPT-SMD werden auf Rollen gemäss IEC 60283-3 geliefert und ermöglichen eine einfache Integration in eine automatisierte Montage mit Reflow-Löten. Die horizontalen Versionen der Anschlussklemmenblöcke COMBICON Serie SPT-SMD besitzen zwei Verankerungsstifte zur Unterstützung der Ausrichtung und Positionierung auf der Leiterplatte. Die vertikalen Versionen verfügen über zwei Lötstifte für eine sichere Befestigung auf der Leiterplatte.

Eigenschaften und Vorteile:

• Für Ströme von bis zu 13,5 A und Spannungen von bis zu 320 V
• Federbetätigungshebel für einfaches Verbinden und Trennen von Leitern bis zu 1,5 mm²
• Einsteck-Federtechnologie für schnellen, einfachen, werkzeuglosen Anschluss
• Rollenverpackung für automatisierte Montage
• Leiterplatte-Verankerungsstifte zur Ausrichtung (horizontale Versionen)
• Zwei Lötstifte zur sicheren Befestigung an der Leiterplatte (vertikale Versionen)
• Horizontale und vertikale Versionen erhältlich.
