Versorgungsspannung: 24 Vdc
Anzahl der Kanäle: 1, 2
Hilfschalter: 1
Funktion: Zwei-Hand-Bedienung
Sicherheitskontakte: 3
Reihe: PNOZ X
Anschlussart: Schraubmontage
Breite: 45 mm

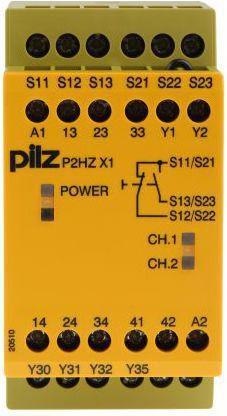

EN574 (Typ III C). PILZ P2HZ X1, Zwei-Hand-Bedienung, Typ IIIC. Die Sicherheitsrelais der Serie PILZ P2HZ X1 ermöglichen die Implementierung kostengünstiger und zuverlässiger Rückmeldeüberwachungs-Schleifen. Solche Schleifen sind besonders geeignet zur Überwachung externer Relais und Schütze.

Eigenschaften und Vorteile:

• Speziell für die Zwei-Hand-Bedienung/-Steuerung konzipiert. Die P2HZ-Serie funktioniert nur, wenn der Bediener während gefährlicher Bewegungen beide Hände ausserhalb der Gefahrenzone hat.
• LED-Anzeigelampe zur Anzeige des Kanalstatuswechsel von 1 auf 2 und zur Überwachung der Versorgungsspannung.
• Bedienung über Einzel- oder Doppelkanaleingang. Der Betrieb mit einem Kanal ist nützlicher für kleinere Maschinen mit einem speziellen Logikschaltkreis, der tendenziell eine geringere Abschaltkapazität für Notfälle hat. Der Doppelkanaleingang ermöglicht die Steuerung mehrerer Sicherheitskreise und einer grösseren Anzahl von Sicherheitsbereichen zu einem bestimmten Zeitpunkt.
• Reaktivierung: Die Ausgänge werden nicht wieder aktiviert, bis beide Steuerungen losgelassen und dann gleichzeitig reaktiviert werden.
• Geeignet für die Montage auf DIN-Schienen. Robuster und langlebiger als Wettbewerbsprodukte.

Sicherheitsmerkmale:
Das Relais bietet eine Selbstüberwachung des Kreises. Die Sicherheitsfunktionen des Geräts bleiben auch bei einem Ausfall von Komponenten wirksam. Das Relais verhindert, dass der Kreis weitere Druckzyklen initiiert, falls ein Relais ausfällt, Kontakte verschweissen, die Spule ausfällt oder ein Kurzschluss/Kreisunterbrechung auftritt.

Anwendungen:

• Mechanische Pressen
• Hydraulische Pressen
• Allgemeine Sicherheitskreise (gemäss EN 60204-1)

Sicherheitsparameter:
EN 60204-1, EN 954-1, EN (IEC) 62061, EN ISO 13849-1, IEC 61511 - SIL 3.
