Gehäusematerial: Druckguss-Aluminium
Dichtungsmaterial: Neopren
Länge aussen: 139,1 mm
Breite aussen: 101,5 mm
Höhe aussen: 76,7 mm
IP-Schutzklasse: IP66
Farbe: Natur
Deckelfarbe: Unlackiert
Mit Flansch: Nein
Abgeschirmt: Ja

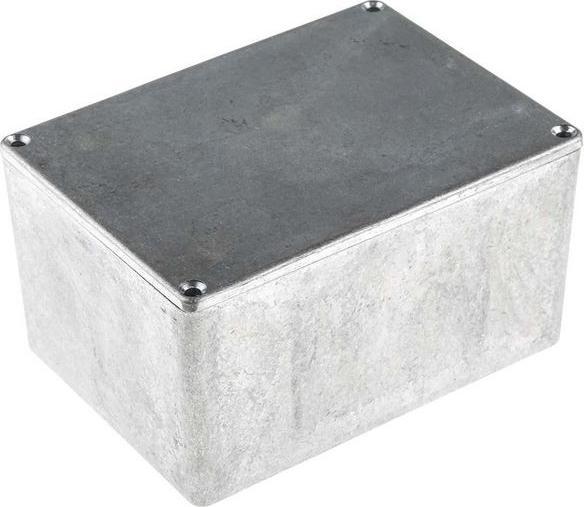

EMI/RFI - IP66 abgeschirmte Druckguss-Aluminiumgehäuse. IP66 abgeschirmte Druckguss-Aluminiumgehäuse bestehen aus einer hochwertigen Aluminiumlegierung mit einer natürlichen Oberfläche und ohne externe Beschichtung. Die Gehäuse können Temperaturen von bis zu 250 °C standhalten, ohne dass das Aluminium oder die Gehäusekonstruktion beeinträchtigt wird. Verschiedene Grössen und Wandstärken sind erhältlich.

Eigenschaften und Vorteile:

• EMI/HF-Abschirmung
• Druckguss-Aluminiumlegierung ADC 12
• Hochwertiges Aluminium
• Der Deckel ist mit einer Lippe versehen, um EMI/RFI-Abschirmung zu gewährleisten
• Die Abschirmung beträgt besser als 40 dB bei 10 MHz und 76 dB bei 100 kHz
• Verjüngung 1,5° pro Seitenabdeckung zur Basis
• Dichtung enthalten
• Hohe Hitzebeständigkeit
• Verschiedene Grössen und Wandstärken erhältlich

Montage:

• Führungen für die Montage von Leiterplatten
• Vertikale Führungen für die PCB-Montage
• Führungen befinden sich im Inneren des Gehäuses

Oberfläche des Gehäuses/Deckels:

• Unbehandeltes Aluminium, glatt
• Keine externe Beschichtung
• Wenn Sie lackieren möchten, verwenden Sie Pulverbeschichtung
• Dichtung enthalten

IP66 Schutzklasse:

• Die IP66-Klassifizierung bietet Schutz vor Staub und Feuchtigkeit
• Selbstklebende Dichtung, Neopren
• Die Deckeldicke beträgt 3 mm einschliesslich der Dichtung
• Temperaturbereich für die Dichtung liegt von -20 °C bis +80 °C

Befestigung des Deckels an der Basis:

• Der Deckel ist mit einer Lippe versehen, um einen engen Sitz zur Basis zu gewährleisten
• Verjüngung 1,5° pro Seitenabdeckung zur Basis
• Gewindebohrungen für einen guten Sitz
• Montageschrauben ausserhalb des Innenraums des Gehäuses
• Versenkte M3,5 x 12 mm Supadrive-Edelstahlschrauben sichern den Deckel
• Empfohlener Anziehmoment beträgt 5,6 kgf

Temperaturbeständigkeit:

• Bis zu 250 °C ohne Material- oder Strukturverschlechterung.
