Gehäusematerial: Druckguss-Aluminium
Dichtungsmaterial: Neopren
Aussenlänge: 171,9 mm
Aussenbreite: 120,9 mm
Äussere Höhe: 55 mm
IP-Schutz: IP66
Farbe: Natur
Deckelfarbe: Unlackiert
Mit Flansch: Nein
Abgeschirmt: Ja

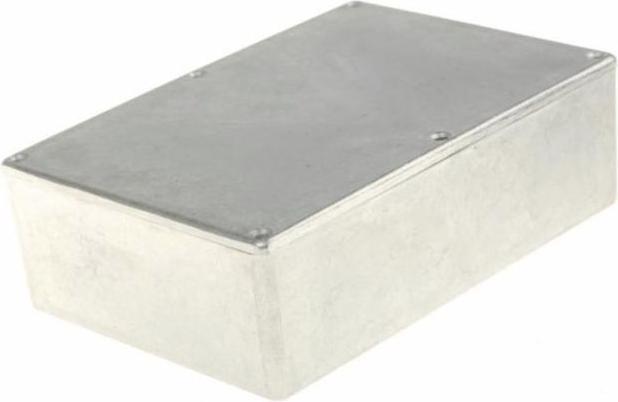

EMI/RFI - IP66 abgeschirmtes Druckguss-Aluminiumgehäuse. Dieses hochwertige Aluminiumlegierungsgehäuse verfügt über eine natürliche Oberfläche ohne externe Beschichtung. Es hält Temperaturen von bis zu 250 °C stand, ohne das Aluminium oder die Gehäusekonstruktion zu beeinträchtigen. Verschiedene Grössen und Wandstärken sind erhältlich.

Eigenschaften und Vorteile:

• EMI/HF-Abschirmung
• Aluminium-Druckgusslegierung ADC 12 (LM24 nach BS1490)
• Hochwertiges Aluminium
• Der Deckel ist mit einer Lippe versehen, um EMI/RFI-Abschirmung zu gewährleisten
• Abschirmwirkung besser als 40 dB bei 10 MHz und 76 dB bei 100 kHz
• Neigung von 1,5° pro Seitenabdeckung zum Boden
• Dichtung im Lieferumfang enthalten
• Hohe Hitzebeständigkeit
• Führungen für die PCB-Montage befinden sich im Inneren des Gehäuses

Gehäuse-/Deckeldesign:

• Unbehandeltes Aluminium
• Glatte Oberfläche
• Keine externe Beschichtung; Pulverbeschichtung kann bei Bedarf verwendet werden
• Dichtung im Lieferumfang enthalten

Schutzklasse IP66:

• Bietet Schutz gegen Staub und Feuchtigkeit
• Selbstklebende Dichtung aus Neopren
• Deckeldicke beträgt 3 mm einschliesslich Dichtung
• Temperaturbereich für die Dichtung von -20 °C bis +80 °C

Befestigung des Deckels am Gehäuse:

• Der Deckel ist mit einer Lippe für einen festen Sitz am Gehäuse entworfen
• Neigung von 1,5° pro Seitenabdeckung zum Boden
• Gewindebohrungen für einen sicheren Sitz
• Montageschrauben befinden sich ausserhalb des Innenraums des Gehäuses
• Senkkopfschrauben aus Edelstahl M3.5 x 12 mm Supadrive sichern den Deckel
• Empfohlener Anziehmoment beträgt 5,6 kgf

Temperaturbeständigkeit:

• Bis zu 250 °C ohne Beeinträchtigung des Materials oder der Struktur.
