Gehäusematerial: Aluminiumdruckguss
Abmessungen Aussen: 168,7 x 101,6 x 76,5 mm
Länge Aussen: 168,7 mm
Breite Aussen: 101,6 mm
Höhe Aussen: 76,5 mm
Farbe: Natur
Deckelfarbe: Unlackiert
Mit Flansch: Ja
Abgeschirmt: Ja

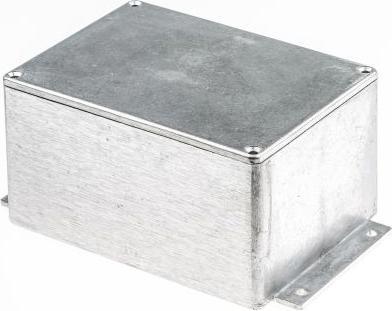

EMI/RFI – Geflanschte, geschirmte Aluminium-Druckgussgehäuse. Abgeschirmte Aluminium-Druckgussgehäuse von RS Pro sind aus einer hochwertigen Aluminiumlegierung mit einem natürlichen Finish und ohne äussere Beschichtung gefertigt. Die Gehäuse vertragen Temperaturen bis zu 250 °C, ohne dass das Aluminium oder die Gehäusekonstruktion beeinträchtigt wird. Montageflansche sind zur einfachen Montage im Gehäuse eingebaut. Verschiedene Grössen und Wandstärken sind verfügbar.

Eigenschaften und Vorteile:

• EMI/HF-Schirmung
• Aluminium-Druckgusslegierung ADC 12 (LM24 bis BS1490)
• Hochwertiges Aluminium
• Deckel ist zur Sicherstellung der EMI/RFI-Abschirmung mit Lippen versehen
• Abschirmung ist besser als 40 dB bei 10 MHz und 76 dB bei 100 kHz
• Verjüngung 1,5° pro Seitendeckel zum Boden
• Keine Klebstoffdichtung im Lieferumfang enthalten
• Hohe Wärmebeständigkeit
• Verschiedene Grössen und Wandstärken erhältlich

Montage:
Gehäuse mit Flansch. Der Flansch befindet sich an der Unterseite des Gehäuses und ermöglicht eine einfache Wandmontage. In der Längenangabe der Aussenabmessungen sind die Flansche enthalten. Führungen zur Leiterplattenmontage.

Gehäuse-/Deckelausführung:
Unbehandeltes Aluminium, glatt, keine Aussenbeschichtung. Wenn Sie lackieren möchten, verwenden Sie Pulverlack. Keine Dichtung.

Befestigung des Deckels am Sockel:
Der Deckel ist mit einer Lippe versehen, damit er fest am Sockel anliegt. Verjüngung 1,5° pro Seitendeckel zum Boden. Gewindebohrungen für eine gute Passgenauigkeit. Befestigungslöcher ausserhalb des Innenraumes des Gehäuses. Versenkte Edelstahlschrauben M3,5 x 9 mm Supadrive sichern den Deckel.

Temperaturfestigkeit:
Bis 250 °C - keine Beeinträchtigung des Materials oder der Struktur.
