Gehäusematerial: Aluminium-Druckguss
Äussere Abmessungen: 252 x 146,1 x 55,5 mm
Äussere Länge: 252 mm
Äussere Breite: 146,1 mm
Äussere Höhe: 55,5 mm
Farbe: Natur
Deckelfarbe: Unlackiert
Mit Flansch: Ja
Abgeschirmt: Ja

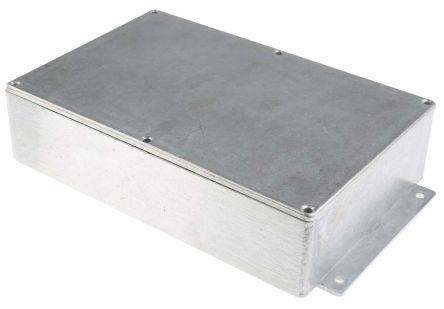

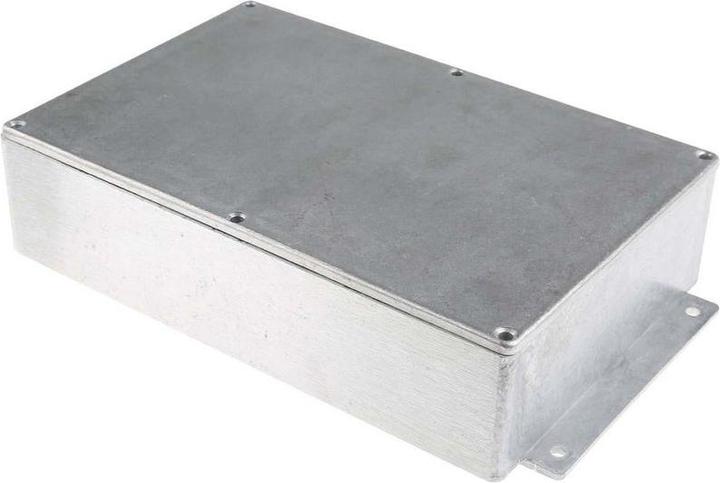

EMI/RFI – Flansch, abgeschirmte Aluminium-Druckgussgehäuse. Die RS Pro abgeschirmten Aluminium-Druckgussgehäuse bestehen aus einer hochwertigen Aluminiumlegierung und weisen eine natürliche Oberfläche ohne externe Beschichtung auf. Die Gehäuse können Temperaturen von bis zu 250 °C standhalten, ohne das Aluminium oder die Gehäusestruktur zu beeinträchtigen. Montageschrauben sind integriert, um eine einfache Installation zu ermöglichen. Verschiedene Grössen und Wandstärken sind verfügbar.

Eigenschaften und Vorteile:

• EMI/RF-Abschirmung
• Aluminium-Druckgusslegierung ADC 12 (LM24 nach BS1490)
• Hochwertiges Aluminium
• Der Deckel ist mit Lippen ausgestattet, um die EMI/RFI-Abschirmung zu gewährleisten
• Die Abschirmung übersteigt 40 dB bei 10 MHz und 76 dB bei 100 kHz
• Neigung von 1,5° pro Seitenabdeckung zur Basis
• Keine Klebstoffdichtung enthalten
• Hohe Temperaturbeständigkeit
• Verschiedene Grössen und Wandstärken verfügbar

Montage:

• Gehäuse mit Flansch
• Flansch befindet sich an der Unterseite des Gehäuses
• Flansch ermöglicht eine einfache Wandmontage
• Flansche sind in der äusseren Abmessungslänge enthalten
• Führungen für die PCB-Montage

Gehäuse-/Deckeldesign:

• Unbehandeltes Aluminium
• Glatt
• Keine externe Beschichtung
• Bei Wunsch nach Lackierung, Pulverbeschichtung verwenden
• Keine Dichtung

Befestigung des Deckels an der Basis:

• Der Deckel ist mit einer Lippe versehen, um einen festen Sitz auf der Basis zu gewährleisten
• Neigung von 1,5° pro Seitenabdeckung zur Basis
• Gewindebohrungen für guten Sitz
• Montageschrauben ausserhalb des Innenraums des Gehäuses
• Senkkopfschrauben aus rostfreiem Stahl M3,5 x 9 mm Supadrive sichern den Deckel

Temperaturbeständigkeit:

• Bis zu 250 °C - kein Einfluss auf Material oder Struktur.
