Schneider Electric Phasenfolgerelais RM22TA33

Hersteller: Schneider Electric
Bezeichnung: Phasenfolgerelais
Typ: RM22TA33
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 380..480 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 380..480 V
Spannungsart zur Betätigung: AC
Funktion Phasenfolgeüberwachung: ja
Funktion Phasenausfallerkennung: ja
Funktion Unterspannungserkennung: nein
Funktion Überspannungserkennung: nein
Funktion Asymmetrieerkennung: ja
Spannungsmessbereich: 304..576 V
Min. einstellbare Ansprechverzögerungszeit: 0 s
Max. zulässige Ansprechverzögerungszeit: 0 s
Min. einstellbare Rückfallverzögerungszeit: 0,1 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Anzahl der Kontakte als Wechsler: 2
Breite: 22,5 mm
Höhe: 90 mm
Tiefe: 73 mm

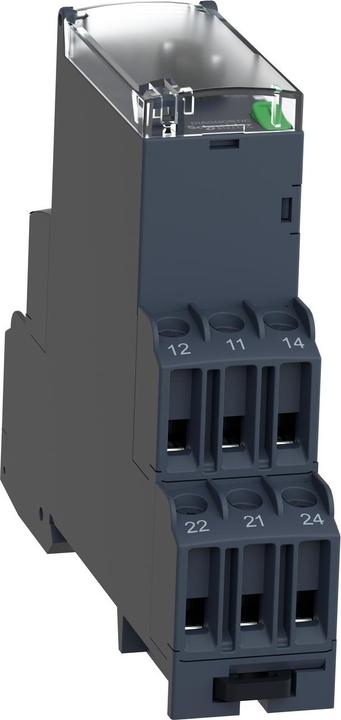

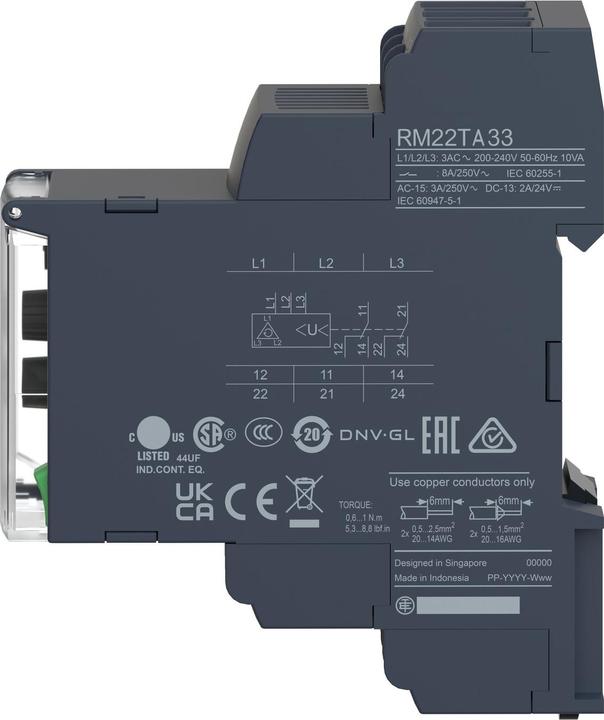

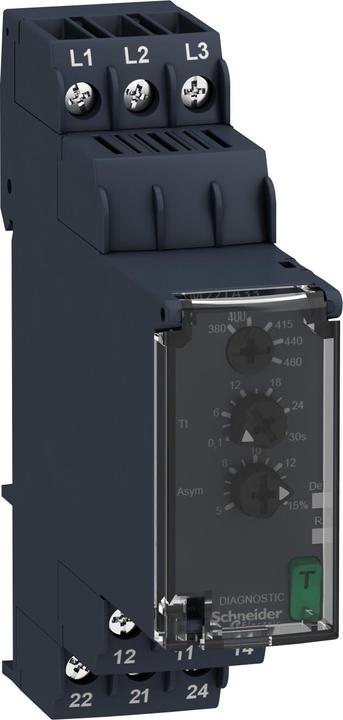

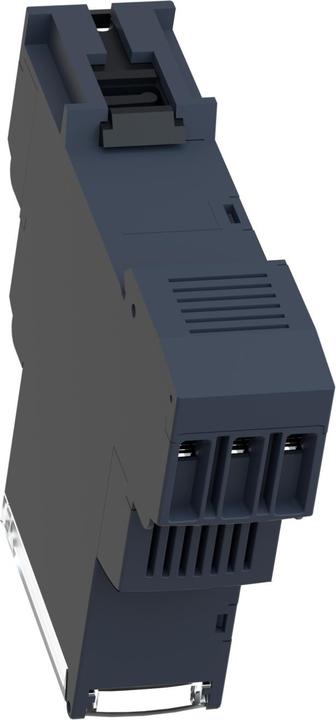

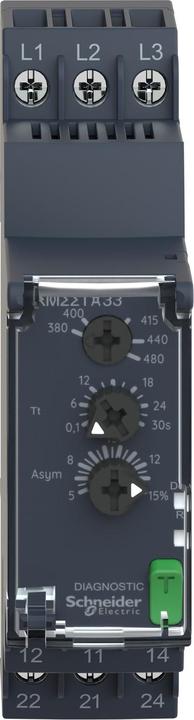

Das Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall und Phasenasymmetrie (5-15%). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Für die Asymmetrie ist der Grenzwert und für den Ausgang ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil lässt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schliessen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigen den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Die Versorgung erfolgt aus dem Messkreis. Der Leitungsanschluss erfolgt über Schraubklemmen.
