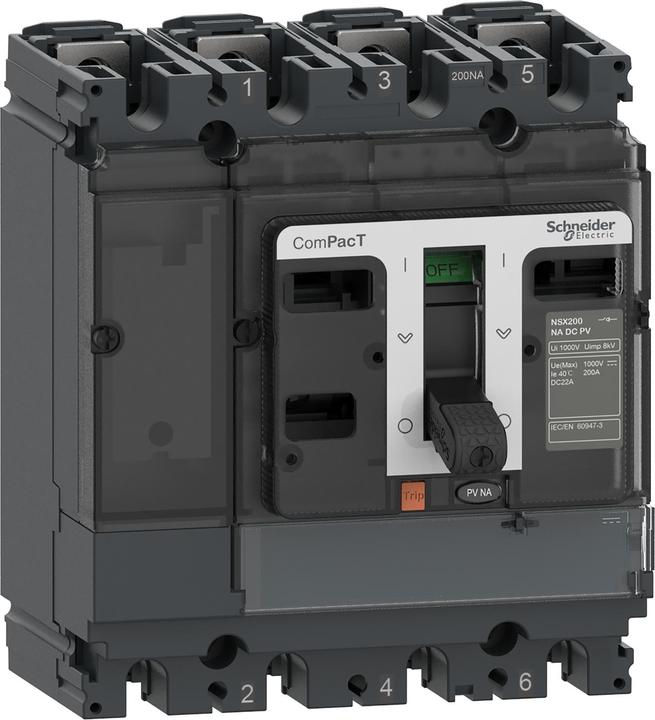

Schneider Electric Lasttrennschalter ComPacT C104100D1S

Hersteller: Schneider Electric
Bezeichnung: Lasttrennschalter ComPacT NSX100NA DC PV, 100
Typ: C104100D1S
Ausführung als Hauptschalter: ja
Ausführung als Wartungs-/Reparaturschalter: ja
Ausführung als Sicherheitsschalter: nein
Ausführung als NOT-AUS-Einrichtung: nein
Ausführung als Wendeschalter: nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
Bemessungsbetriebsspannung: 1000 V
Bemessungsdauerstrom Iu: 100 A
Bemessungsdauerstrom bei AC-23, 400 V: 100 A
Bemessungsdauerstrom bei AC-21, 400 V: 100 A
Bemessungskurzzeitstromfestigkeit Icw: 2,5 kA
Polzahl: 4
Anzahl der Hilfskontakte als Wechsler: 5
Motorantrieb optional: ja
Motorantrieb integriert: nein
Spannungsauslöser optional: ja
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung: ja
Geeignet für Frontbefestigung 4-Loch: ja
Geeignet für Frontbefestigung Zentral: nein
Geeignet für Verteilereinbau: ja
Geeignet für Zwischenbau: nein
Farbe des Betätigungselements: schwarz
Ausführung des Betätigungselements: Knebel
Verriegelbar: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP40

Der ComPacT NSX100NA DC PV ist ein vollständiger Trennschalter mit 4 Polen. Er wird verwendet, um Stromverteilungskreise zu steuern und zu isolieren. Es ist eine optimale Wahl für Fotovoltaikanwendungen. Der Betriebsstrom beträgt 100 A bei 1000 VDC für Gebrauchskategorien DC-22 A. Die Betriebsspannung beträgt 1000 VDC. Er ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm (H x B x T). Er ist konform mit internationalen Normen (IEC 60947), CCC und EAC-Spezifikationen.
