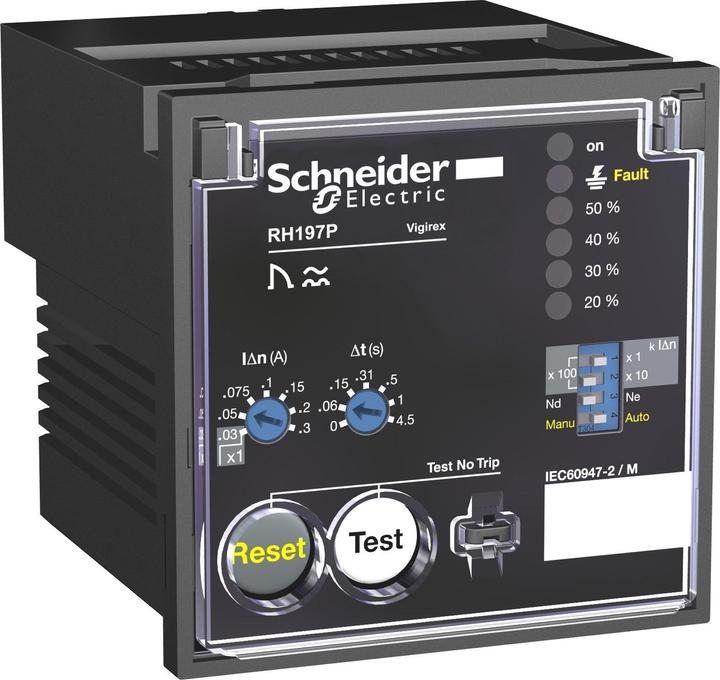

Das VigiPacT RH197P ist ein Fehlerstromschutzrelais für die Frontplattenmontage. Es schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Es misst über seinen zugehörigen Ringkernwandler den Erdschlussstrom in einer elektrischen Anlage. Es löst den zugehörigen Schutzschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Versorgungsspannung beträgt 380/415V AC 50/60Hz. Es handelt sich um eine Fehlerstromschutzklasse des Typs A. Die Stromempfindlichkeit ist mit 19 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 7 Einstellungen von sofort bis 4,5 s wählbar. Der Alarm wird per Dip-Schalter auf 50 % von IDn eingestellt. Ein Schalter ermöglicht die Auswahl zwischen manuellem Reset vor Ort oder automatischem Reset nach einer Fehlerbehebung. Die überwachte Spannung des Verteilersystems beträgt bis zu 1000V AC 50/60/400Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden werden.
