Höhe aussen: 200 mm
Äussere Breite: 600 mm
Äussere Tiefe: 80 mm
Äussere Abmessungen: 200 x 600 x 80 mm
Gehäusematerial: Stahl
Transparente Tür: Nein
IP-Schutzklasse: IP66
Chassisplatte: Nein
Abschirmplatte: Nein
Farbe: Grau
Serie: Spacial SBM
Montagesatz: Nein
Montageart innen: Panel

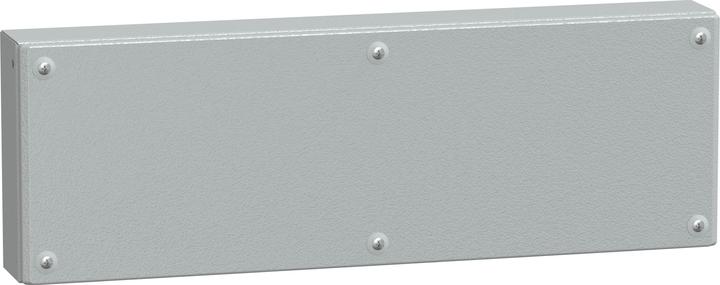

Drei Profile für eine Breite von 800 mm, zwei für die Busbox (drei Schrauben für Breiten über 400 mm) und vier für flache und Zugangsboxen (sechs Schrauben für Breiten über 400 mm). Die Spacial SBM Industriegehäuse von Schneider Electric sind in drei Versionen erhältlich und für den Einsatz in Maschinenbau und Gebäudeanwendungen konzipiert. Die Wandmontagegehäuse haben einen einteiligen rechteckigen Körper mit genähten Kanälen an der Vorderseite und zwei oder drei gebohrten Profilen zur Installation von Montageplatten und DIN-Schienen auf der Rückseite. Die Montagelöcher haben einen Durchmesser von 12,5 mm. Der Gehäusedeckel verfügt über eine Polyurethan-Dichtung und zwei, drei, vier oder sechs halben Drehschrauben, je nach Version. Ein M6 x 16 Erdungsanschlussbolzen ist in den Deckel geschweisst, um einen potenziellen Anschluss für das Gehäuse bereitzustellen.

Eigenschaften und Vorteile:

• 28 verschiedene Grössen verfügbar, unter Verwendung von Zubehör aus der Erweiterungsbox, mit Tiefen von 80 mm und 120 mm, mit oder ohne vorinstallierte FL21-Kabeleinführungen.
• IP66-Schutz, was bedeutet, dass die Gehäuse staubdicht sind und Schutz gegen starke Wasserstrahlen und raue See bieten.
• Externe mechanische Schlagfestigkeit von bis zu IK10 (20 Joule), wodurch die Wandbox einem 5 kg schweren Objekt standhalten kann, das aus einer Höhe von 40 cm fallen gelassen wird.
• Kann mit einem Schraubendreher installiert werden.
• Direkte Montage von hinten oder mit externen Montageschrauben.
• Innen und aussen durch graues (RAL 7035) lackiertes Polyester geschützt.
• Attraktives und robustes Design zum Schutz empfindlicher Elektronik.

Typische Anwendungen:
Die Spacial SBM-Serie von Schneider eignet sich für den Einsatz in Tiefgaragen, Strassen- und Eisenbahntunneln.
