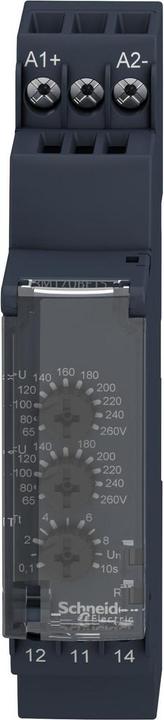

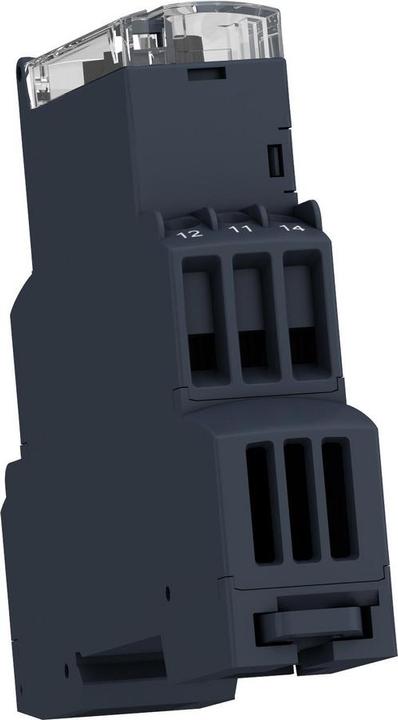

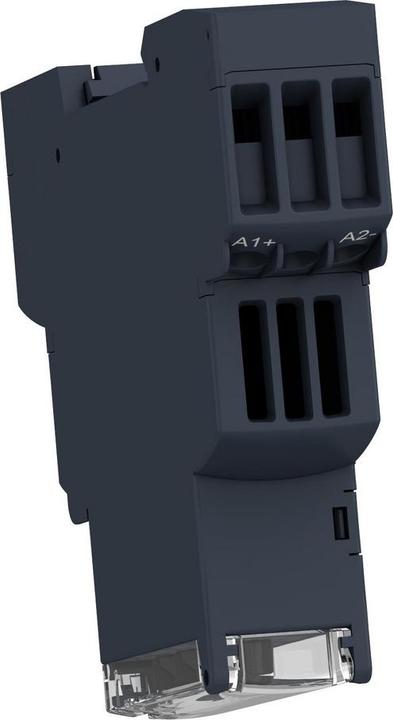

Schneider Electric Spannungswächter RM17UBE16

Hersteller: Schneider Electric
Bezeichnung: Spannungswächter 20-80V 1W
Typ: RM17UBE16
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
1-Phasen-Unterspannung möglich: ja
3-Phasen-Unterspannung möglich: nein
1-Phasen-Überspannung möglich: ja
3-Phasen-Überspannung möglich: nein
1-Phasen-Fenster möglich: nein
3-Phasen-Fenster möglich: nein
Enthält Funktion Gleichspannung-Unterspannung: nein
Enthält Funktion Gleichspannung-Überspannung: ja
Enthält Funktion Gleichspannung-Fenster: ja
Spannungsmessbereich 1: 20..80 V
Spannungsmessbereich 2: 20..80 V
Spannungsart des Messbereichs: AC/DC
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..48 V
Bemessungssteuerspeisespannung Us bei DC: 24..48 V
Spannungsart zur Betätigung: AC/DC
Ansprechwert Spannung: 15..100 V
Min. einstellbare Ansprechverzögerungszeit: 0,1 s
Max. zulässige Ansprechverzögerungszeit: 10 s
Min. einstellbare Rückfallverzögerungszeit: 0,1 s
Max. zulässige Rückfallverzögerungszeit: 10 s
Anzahl der Kontakte als Wechsler: 1
Breite: 17,5 mm
Höhe: 90 mm
Tiefe: 72 mm

Dieser Spannungsüberwachungsrelais überwacht einphasige Versorgungen 20-80 VAC/DC (50-60 Hz) auf Über- und Unterschreitung eines einstellbaren Grenzwertes im Fenstermodus. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Der untere und obere Grenzwert sowie eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigen den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen (Nennspannung 24-48 VAC/DC, 50-60 Hz). Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
