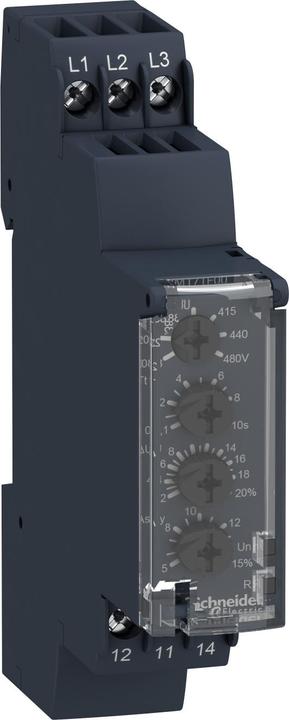

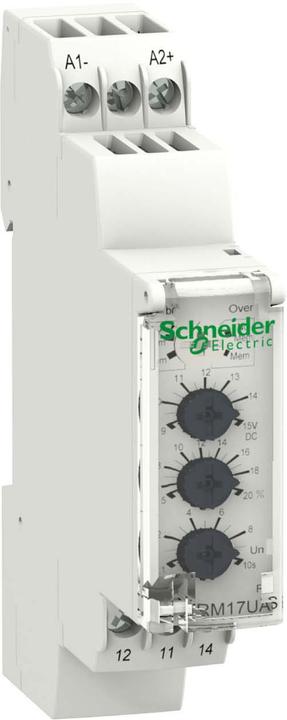

Schneider Electric Spannungswächter RM17UAS14

Hersteller: Schneider Electric
Bezeichnung: Spannungswächter RM17-U
Typ: RM17UAS14
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
1-Phasen-Unterspannung möglich: nein
3-Phasen-Unterspannung möglich: nein
1-Phasen-Überspannung möglich: nein
3-Phasen-Überspannung möglich: nein
1-Phasen-Fenster möglich: ja
3-Phasen-Fenster möglich: nein
Enthält Funktion Gleichspannung-Unterspannung: ja
Enthält Funktion Gleichspannung-Überspannung: ja
Enthält Funktion Gleichspannung-Fenster: ja
Spannungsmessbereich 1: 9..15 V
Spannungsmessbereich 2: 9..15 V
Spannungsart des Messbereichs: DC
Bemessungssteuerspeisespannung Us bei DC: 12 V
Spannungsart zur Betätigung: DC
Ansprechwert Spannung: 7..20 V
Max. zulässige Ansprechverzögerungszeit: 0,5 s
Min. einstellbare Rückfallverzögerungszeit: 0,1 s
Max. zulässige Rückfallverzögerungszeit: 10 s

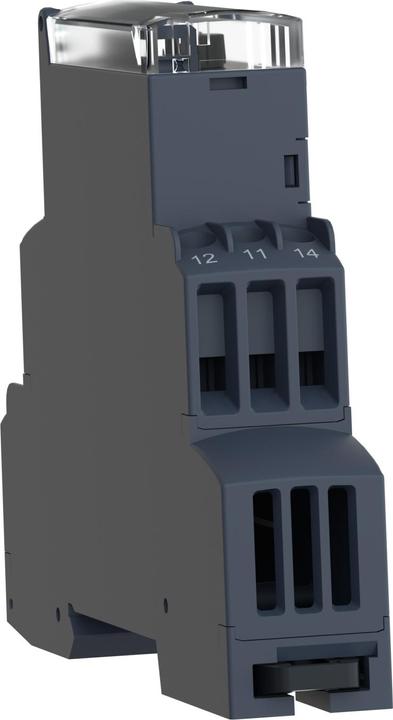

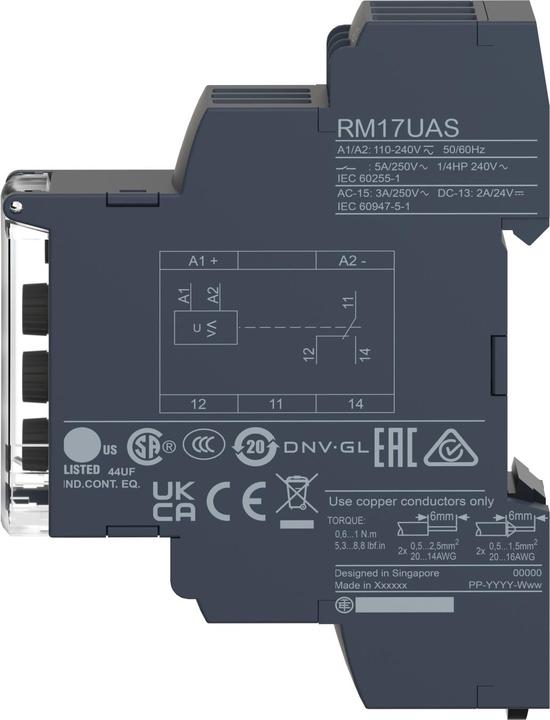

Anzahl der Kontakte als Wechsler: 1
Breite: 17,5 mm
Höhe: 90 mm

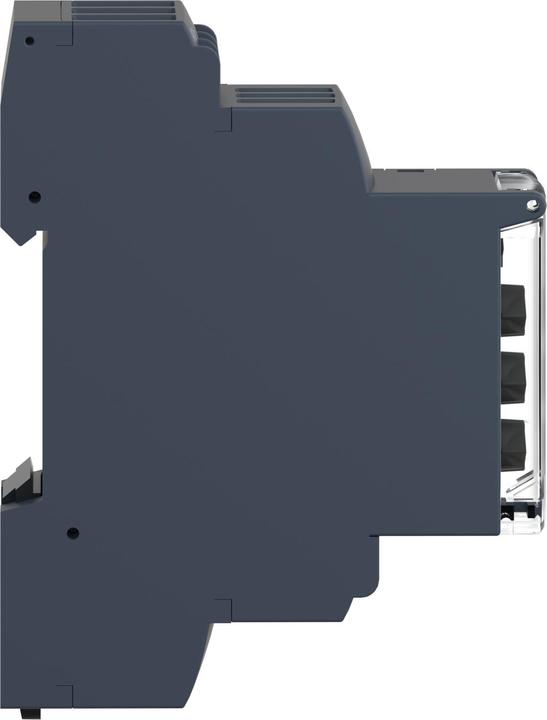

Tiefe: 72 mm

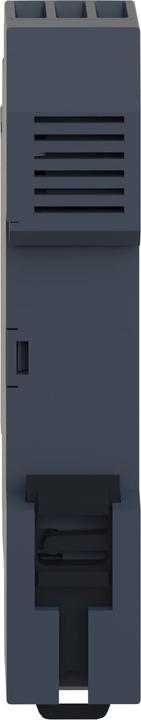

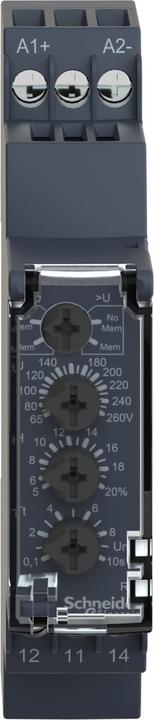

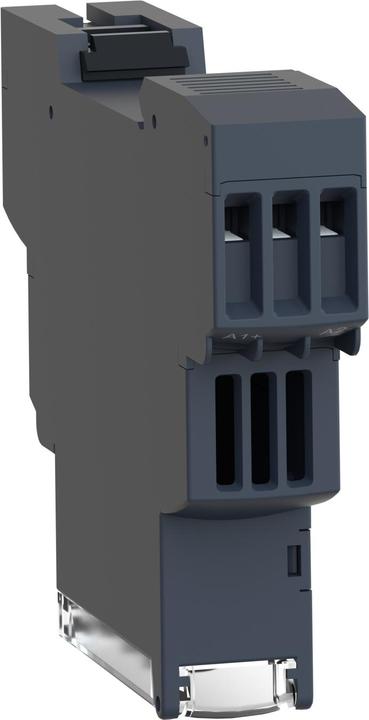

Dieser Spannungsüberwachungsrelais überwacht einphasige Versorgungen auf Über- oder Unterschreitung eines einstellbaren Grenzwertes. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Ein Fehlerspeicher ist wählbar und ermöglicht auch bei kurzzeitigen Störungen den Fehler bis zum Reset zu melden. Der Grenzwert, die Schalthysterese und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigen den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
