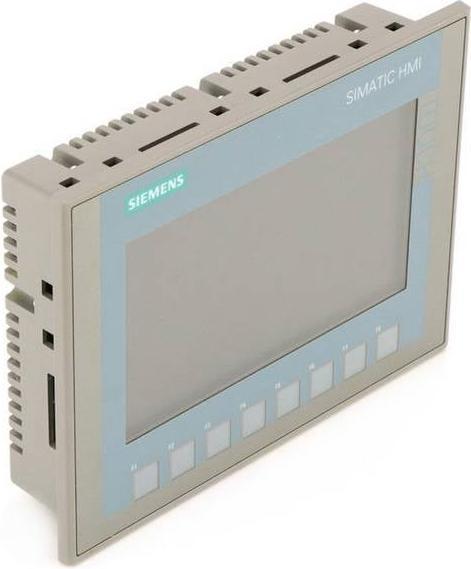

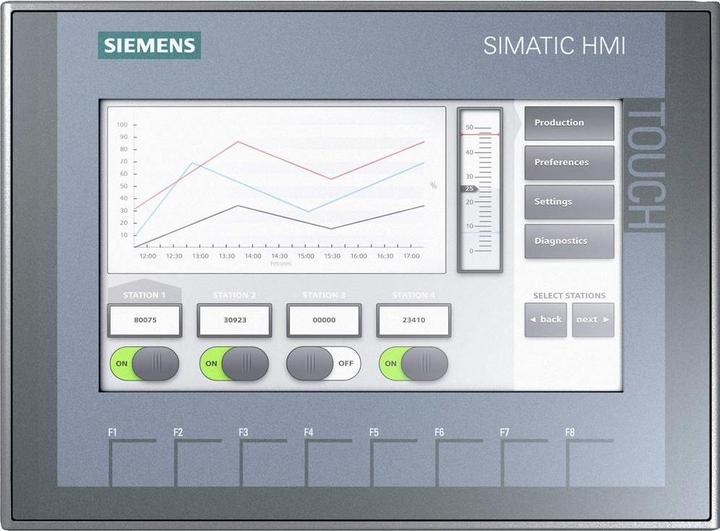

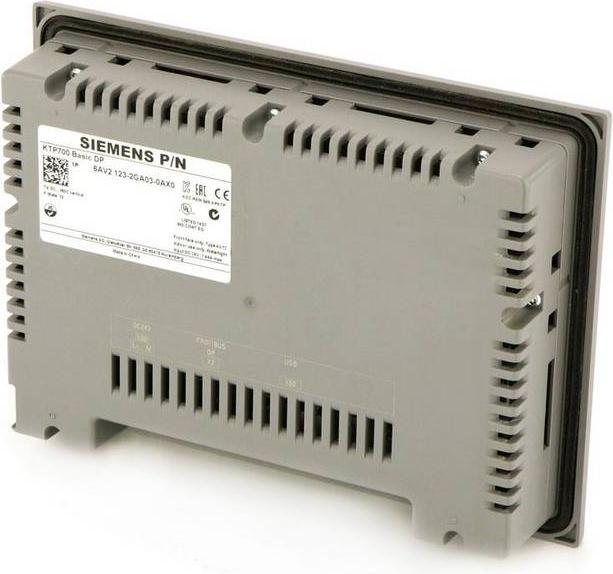

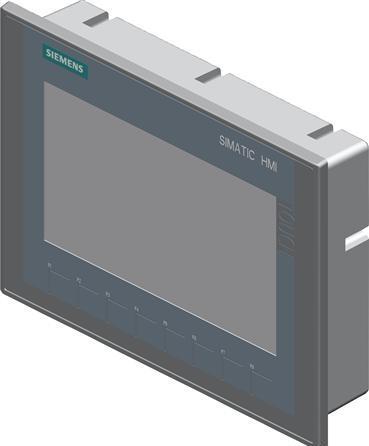

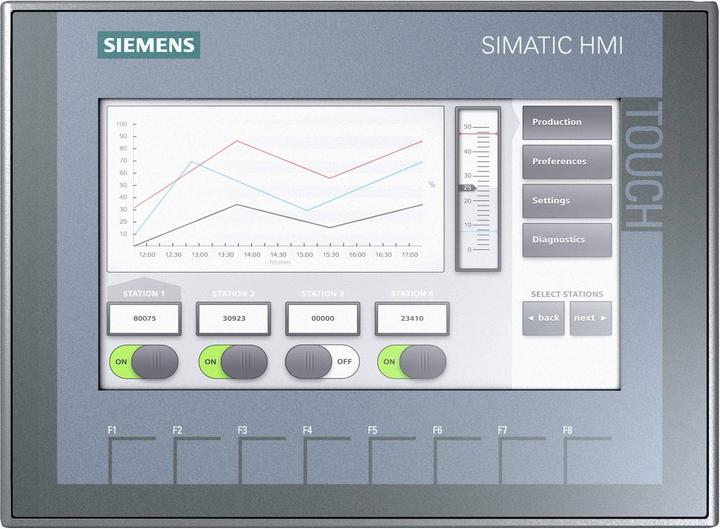

Hersteller Serie: KTP 700
Anzeigentyp: TFT
Bildschirmgrösse: 7 Zoll
Bildschirmauflösung: 800 x 480 Pixel
Display-Farbe: Farbe
Anzahl der Anschlüsse: 3
Anschluss-Typ: RS422, RS485, USB
Prozessor Typ: ARM
Speicher auf der Hauptplatine: 10 MB (Daten), 256 KB (Rezept)
Hintergrundbeleuchtung: Ja
Versorgungsspannung: 24 V DC
Breite: 158 mm

Das Ethernet-Kabel und der MPI-Adapter werden nur in bestimmten Fällen mitgeliefert – Ethernet-Kabel (nur für PN-Bildschirme), MPI-Kabel (nur für DP-Geräte) für Download und Prüfungen. Diese sind jedoch nicht im Lieferumfang enthalten und müssen separat bestellt werden. Die SIMATIC MMS Serie KTP 400 / 600 / 700 / 1000 / TP1500 bietet Panels mit 4, 6, 7 und 10 Zoll grossen Anzeigen, Tastenfeldern oder Touchscreen-Steuerung und wird mit einem 15-Zoll-Touchscreen für das Basisgerät geliefert. Jedes SIMATIC-Basisgerät erfüllt die Schutzart IP65 und ist ideal für einfache Visualisierungsaufgaben selbst in rauen Umgebungen geeignet. Zu den zusätzlichen Vorteilen gehören integrierte Softwarefunktionen wie ein Berichtssystem, Rezeptmanagement oder Grafikfunktionen. Die ideale Einstiegsserie von 3,8 bis 15 Zoll für die Bedienung und Überwachung einfacher Maschinen und Anlagen. Klare Prozessdarstellung dank Anzeigen mit Pixelgrafik. Intuitive Bedienung mit Touchscreen und berührungsempfindlichen Funktionstasten. Ausgestattet mit allen notwendigen Grundfunktionen wie Alarmprotokollierung, Rezeptmanagement, Plots, Vektorgrafiken und Sprachumschaltung. Das Gerät kann über WinCC flexible Compact oder alternativ über die HMI-Konfigurationssoftware STEP7 Basic Engineering für S7-1200 konfiguriert werden. Einfache Verbindung mit dem Controller über integrierte Ethernet-Schnittstelle oder separate Ausführung mit RS485/422.
