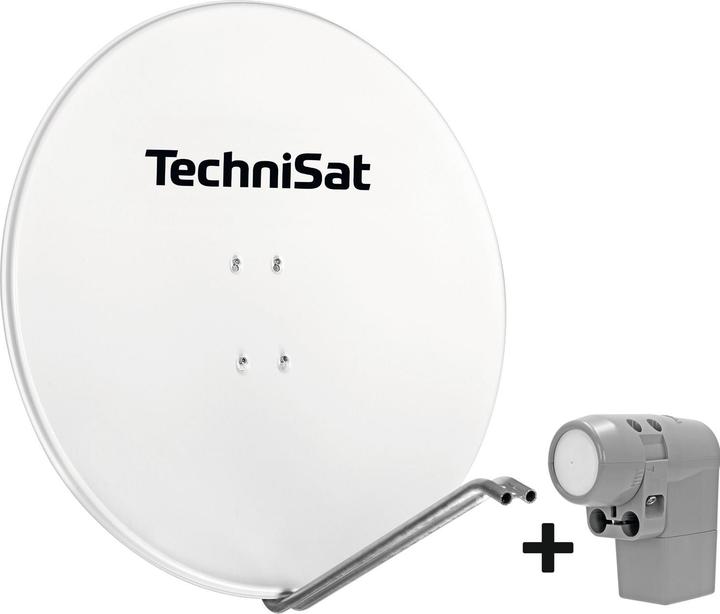

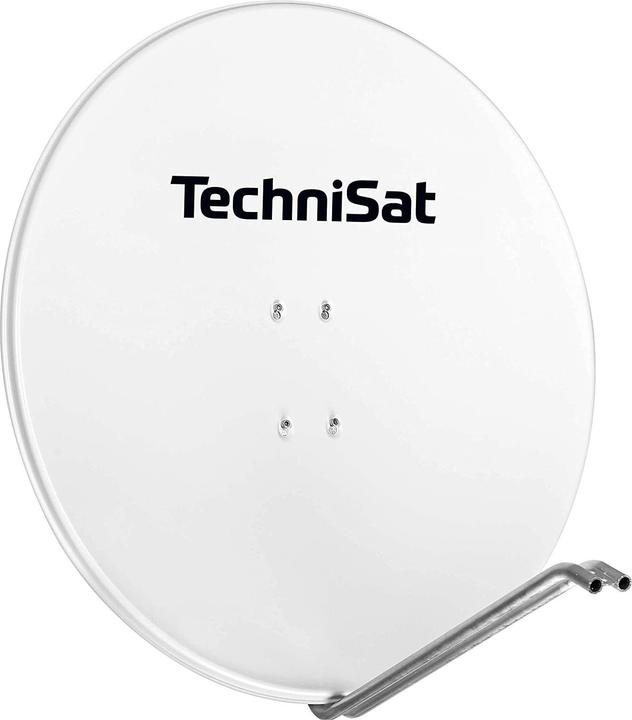

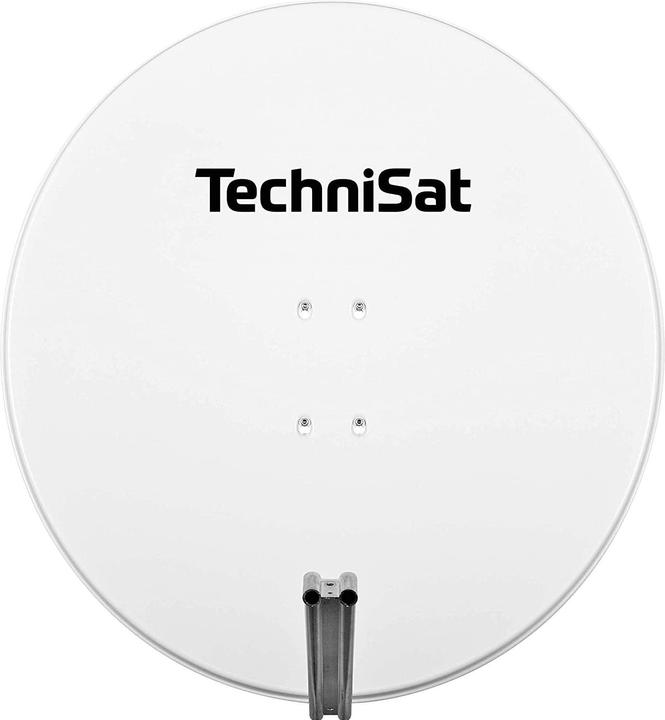

Der 85 cm grosse Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Aussenanlage ausgesprochen langlebig und absolut witterungsbeständig. Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt. Die Empfangselektronik der Aussenanlage wird vor den Einflüssen der Witterung durch ein spezielles Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden. Die Antennenschüssel ist in verschiedenen Farben erhältlich, sodass die Aussenanlage passend zur Umgebung ihres Aufstellortes ausgewählt werden kann.

Material: Aluminium
Materialstärke: 1,6 mm
Beschichtung: beidseitig pulverbeschichtet

Technische Daten:
Nennmass: 0,85 m
F/D: 0,67
G/T: 17,2 dB/K
Gewinn: 38,2 dB bei 11,3 GHz
Offsetwinkel: 21 °
Feedaufnahme: Multifeed

Eingangsfrequenzbereich:
Unterer Frequenzbereich: 10,7 - 11,7 GHz
Oberer Frequenzbereich: 11,7 - 12,75 GHz

Ausgangsfrequenzbereich:
Unterer Frequenzbereich: 950 - 1950 MHz
Oberer Frequenzbereich: 1100 - 2150 MHz

LOF:
Unterer Frequenzbereich: 9,75 GHz ± 3 MHz
Oberer Frequenzbereich: 10,6 GHz ± 3 MHz

Rauschmass:
Unterer Frequenzbereich: 0,6 dB max.
Oberer Frequenzbereich: 0,6 dB max.

Stromversorgung:
Spannungsversorgung vertikal: 11,5 - 14,5 V
Spannungsversorgung horizontal: 16 - 19 V

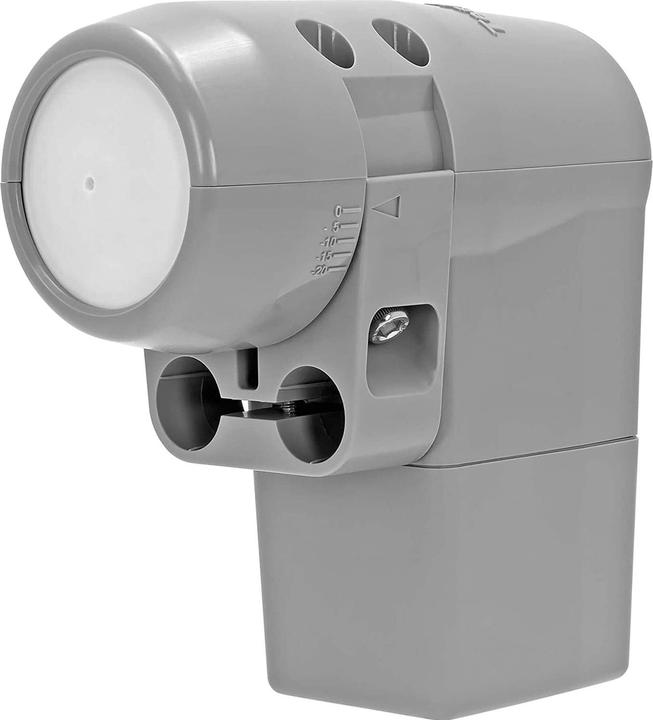

UNYSAT-Universal-Quattro-Switch-LNB:
4 Ausgänge für den direkten Anschluss von bis zu 4 Teilnehmern
Spannungsversorgung vertikal: 11,5 - 14,5 V
Spannungsversorgung horizontal: 16 - 19 V
Stromverbrauch max. 190 mA
Rauschmass 0,6 dB max.
