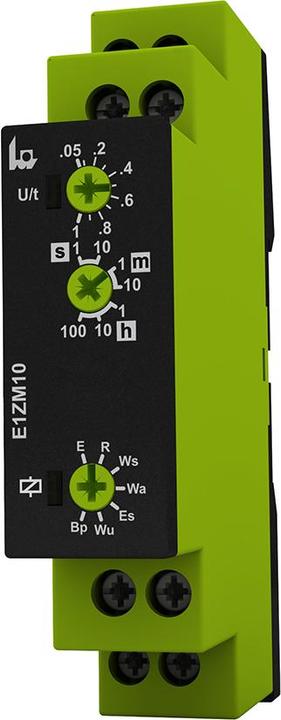

Multifunktionaler Zeitrelais mit einem oder zwei Wechselschaltern, 5A 250VAC, konzipiert für die Montage auf Hutschienen TS 35. Es verfügt über ein beleuchtetes Display für Spannung, Zeitverlauf und Relaisstatus, mit einer Schutzart von IP40 und Schraubklemmen für Kabel bis zu 4mm².

Funktionen umfassen:

• Multi: verzögerte Reaktion, verzögerte Rückkehr, Ws Einschalten mit Steuerkontakt, Wa Ausschalten mit Steuerkontakt, Es verzögerte Reaktion bei niedriger Steuerleistung, Wu Einschalten, spannungsgesteuert, Bp Blinken, Startpause.
• Takten: Ip Pause-Start, Ii Puls-Start, 2-Zeit Multifunktion Ip Takten Pause-Start, Ii Takten Puls-Start, ER Reaktion und Rückfall erhöht mit Steuerkontakt, EWu Reaktion erhöht und wischend spannungsgesteuert, EWs Reaktion erhöht und wischend mit Steuerkontakt, WsWa Einschalten und Ausschalten wischend mit Steuerkontakt, Wt Pulsfolgenbewertung.
• Stern-Dreieck: Stern-Dreieck-Schaltung mit Schaltpause und Wechselschaltern.

Zeitrahmen für Multi, Takten und 2-Zeit Multifunktion: 0,05s-1s, 0,5s-10s, 3s-1min, 30s-10min, 3min-1h, 30min-10h, 5h-100h. Zeitrahmen für Stern-Dreieck: Stern-Anlauf Y: 0,5-10s, 1,5-30s, 3-60s, 9s-3min. Umschaltzeitoptionen sind 40ms, 60ms, 80ms und 100ms, schaltbar. E1ZM10 24-240VACDC.
