Kaskadierbarer und QUAD-kompatibler Multischalter mit 5 Eingängen (1 terrestrisch und 4 Polaritäten eines Satelliten) und 12 TN-Ausgängen. Er kann als einzelner Multischalter (Sternverteilung) oder als Kaskadenschalter aufgrund der schaltbaren Abschlusswiderstände verwendet werden.

Highlights

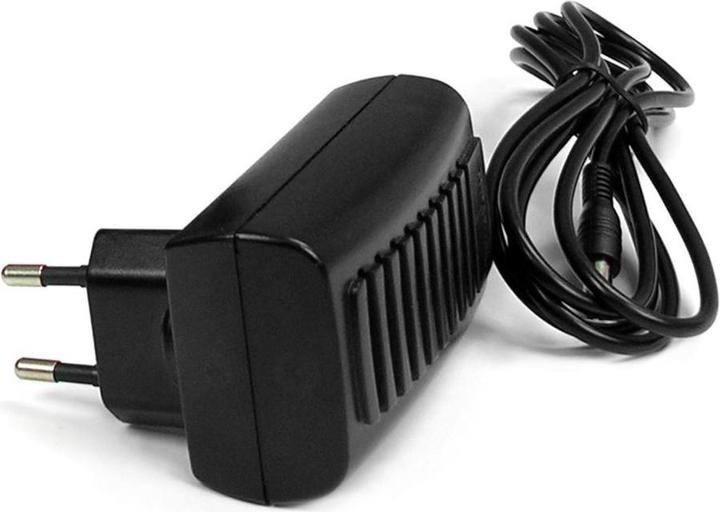

• Inklusive 12 V Netzteil MS-NT1208N.
• Kompatibel mit QUAD LNB dank 22KHz Generator.
• Ein Schalter zur Speisung terrestrischer Vorverstärker oder zur Durchspeisung.
• Fernspeisung über VL.
• DC-Zirkulation von den Eingängen nach oben.
• Terrestrisch aktiv.
• Europäisches Design, Qualität und Herstellung.

Eigenschaften

• Sehr kompaktes Gehäuse.
• Gussgehäuse mit besten Abschirmungseigenschaften.
• Farbcodierung der Eingänge und Ausgänge.
• ECO-Modus.
• Sehr flexibel: Dank schaltbarer Abschlusswiderstände für jeden einzelnen oder Kaskadenschalter.
• 12 V Stromversorgung.
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb (empfängerbetrieben).

Spezifikation

• Anzahl der Eingänge: 5
• Anzahl der Kaskadenausgänge: 5
• Anzahl der Teilnehmerausgänge: 12
• Frequenzbereich TERR. MHz: 47 ... 862
• Frequenzbereich SAT. MHz: 950 ... 2400
• Eingangspegel TERR. dBμV: 92
• Eingangspegel SAT. dBμV: 105
• Durchgangsdämpfung TERR. dB: 4
• Durchgangsdämpfung SAT. dB: 3 ... 8
• Teilnehmerdämpfung 1...8 TERR. dB: 2
• Teilnehmerdämpfung 1...8 SAT. dB: 1
• Teilnehmerdämpfung 9...16 TERR. dB: 4
• Teilnehmerdämpfung 9...16 SAT. dB: 2
• Entkopplung H/V dB: > 30
• TN-Entkopplung dB: > 25
• Stromversorgung Vdc: 12
• Max. Stromverbrauch (PSU) mA: 85
• Max. Stromverbrauch (STB) mA: 35
• Betriebstemperatur °C: -5 ... 45
• Schutzindex: 20

Physikalische Daten

• Nettogewicht: 890 g
• Bruttogewicht: 890 g
• Breite: 137 mm
• Höhe: 255 mm
• Tiefe: 29 mm
• Hauptproduktgewicht: 768 g

Verpackung

• Karton: 1 Stück.
