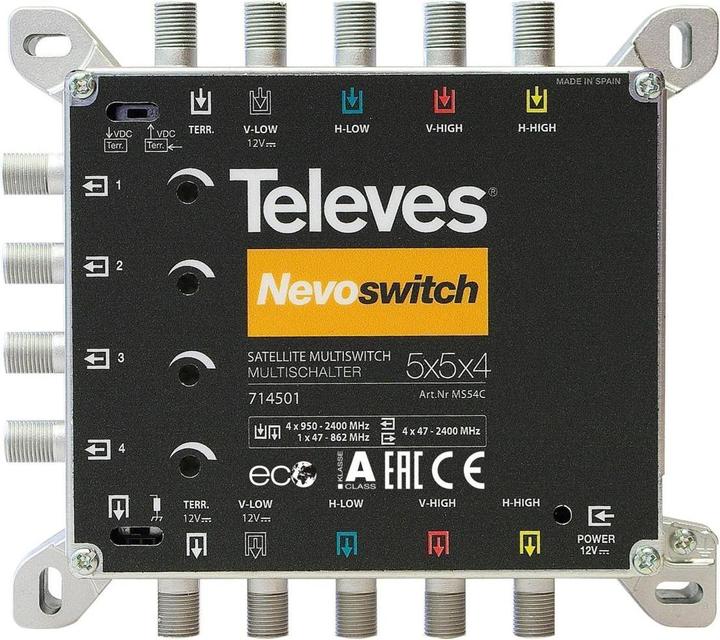

Kaskadierbarer Multischalter mit 5 Eingängen (1 terrestrisch und 4 SAT), 4 Teilnehmerausgängen, 5 Durchgangsausgängen und einer 12dB Pegelregelung an den Teilnehmerausgängen. Sehr flexibel: kann dank schaltbarer Abschlusswiderstände als Einzel- oder Kaskadenschalter verwendet werden.

Highlights

• Eine 12dB Pegelregelung pro Teilnehmer zur Anpassung des Ausgangspegels.
• Schalter für die Stromversorgung von terrestrischen und SAT-Systemen.
• Stromversorgung direkt vom Receiver.
• Fernspeisung über V-Low-Eingang.
• DC-Durchgang zwischen Eingängen und Kaskadenausgängen.
• Terrestrische Stromversorgung.
• Europäische Qualität und Design, 100% hergestellt und getestet bei Televes.

Eigenschaften

• Sehr kompakt.
• Gehäuse aus Druckguss, entworfen und hergestellt bei Televes.
• Eingänge und Durchgangsausgänge farblich codiert.
• Mit ECO-Modus: teilnehmerabhängiger Stromverbrauch.
• Umschaltung zwischen Kaskade und Einzel-Schalter (Abschlusswiderstände können aktiviert werden).
• 12V Stromversorgung.
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb (Receiver betrieben).

Spezifikation

• Anzahl der Eingänge: 5
• Anzahl der Kaskadenausgänge: 5
• Anzahl der Teilnehmerausgänge: 4
• Frequenzbereich TERR: 47 ... 862 MHz
• Frequenzbereich SAT: 950 ... 2400 MHz
• Eingangspegel TERR: 92 dBμV
• Eingangspegel SAT: 105 dBμV
• Durchgangsdämpfung TERR: 2 dB
• Durchgangsdämpfung SAT: 1,5 ... 4 dB
• Teilnehmerdämpfung 1...8 TERR: 2 dB
• Teilnehmerdämpfung 1...8 SAT: 1 dB
• Pegelregelung pro Teilnehmer: 0 ... 12 dB
• Entkopplung H/V: > 30 dB
• TN-Entkopplung: > 25 dB
• Stromversorgung: 12 Vdc
• Max. Stromverbrauch (PSU): 40 mA
• Max. Stromverbrauch (STB): 35 mA
• Betriebstemperatur: -5 ... 45 °C
• Schutzindex: 20

Physikalische Daten

• Nettogewicht: 378 g
• Bruttogewicht: 378 g
• Breite: 137 mm
• Höhe: 121 mm
• Tiefe: 29 mm
• Hauptproduktgewicht: 358 g

Verpackung

• Karton: 1 Stück.
