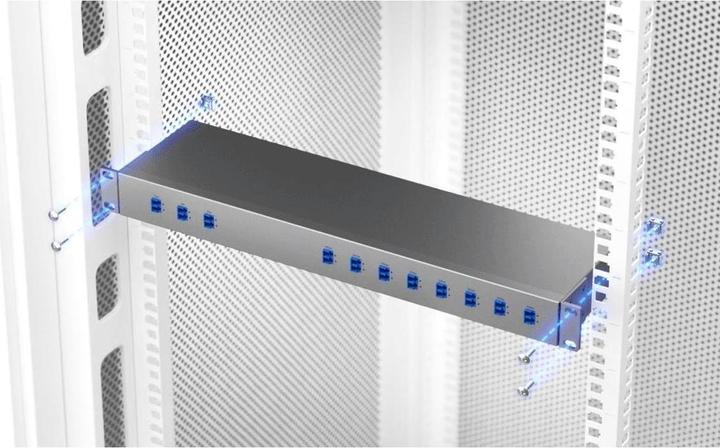

Rack-montierbarer 8-Kanal CWDM Mux-Demux von 1450 bis 1590 nm, entwickelt zur Erhöhung der Kapazität bestehender Glasfaserinfrastrukturen.

• 8 Kanalanschlüsse (1450 bis 1590 nm)
• 1 Duplex LC UPC Kommunikationsanschluss zur Verbindung mit einem anderen CWDM Mux-Demux 8 über ein Paar Singlemode-Glasfaserkabel
• 1 Duplex LC UPC Überwachungsanschluss für nahtlose Beobachtung mit einem Leistungsmesser oder optischen Spektrumanalysator
• 1 Duplex LC UPC Erweiterungsanschluss zur Verbindung mit CWDM Mux-Demux 4 zur Hinzufügung weiterer Kanäle

Mechanik

• Abmessungen: 442 x 120 x 43,7 mm (17,4 x 4,7 x 1,7 Zoll)
• Gewicht: 1,4 kg (3,2 lb)
• Gehäusematerial: Metall

Hardware
Anschlusstyp

• 1 COM (LC/UPC)
• 1 MON (LC/UPC)
• 1 EXP (LC/UPC)
• 1 1450 bis 1590 nm (LC/UPC)

Pigtail- und Anschlusstyp

• COM: 0,9 mm schwarzes LC/UPC
• Andere Anschlüsse: 0,9 mm weisses LC/UPC

• Faserart: SMF-28e
• Faserlänge: ≥0,5 bis 1 m
• Kanalanzahl: 8 CH Mux/Demux
• Zentrale Wellenlänge der Kanäle: 1450/1470/1490/1510/1530/1550/1570/1590 nm
• Minimale Kanalbandbreite: ±6,5 nm
• Maximale Einfügedämpfung: <2,5 dB

Isolation

• Benachbarter Kanal: Maximal 30 dB
• Nicht benachbarter Kanal: Minimal 40 dB

• Maximale Bandbreitenwelligkeit: 0,3 dB
• Maximale polarisationabhängige Dämpfung: 0,1 dB
• Minimale Direktivität: 55 dB
• Minimale Rückflussdämpfung: 50 dB
• Maximale polarisationserhaltende Dispersion: 0,1 ps
• Maximale Leistungsaufnahme: 500 mW
• Lagertemperatur: -40 bis 90 °C (-40 bis 194 °F)
• Betriebstemperatur: -30 bis 75 °C (-22 bis 167 °F).
