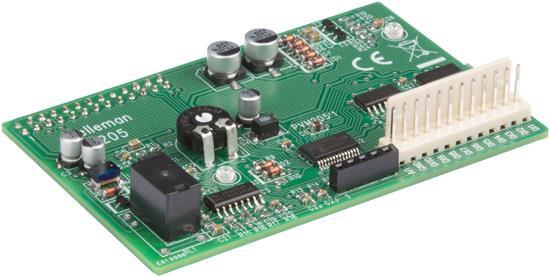

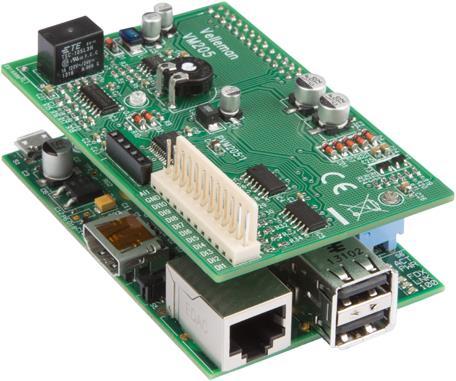

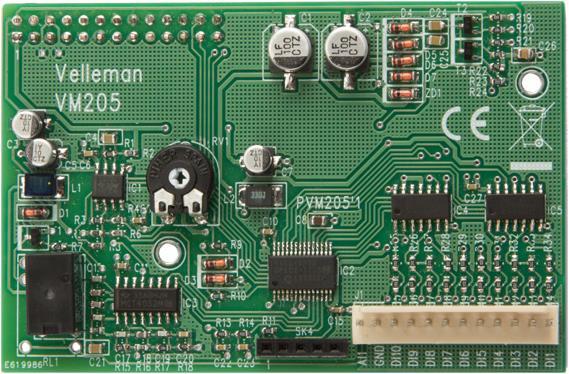

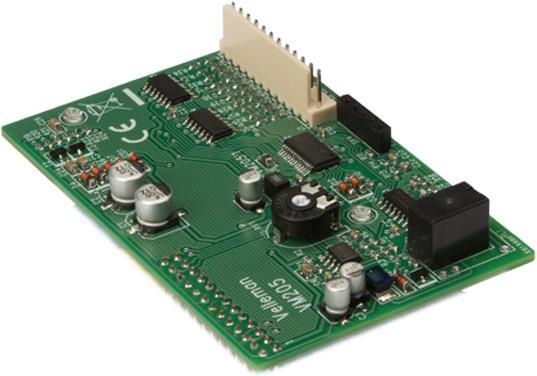

Haben Sie einen Raspberry Pi? Fügen Sie dieses Shield hinzu, dann haben Sie auch ein digitales Speicheroszilloskop! Alle Standard-Eigenschaften des Oszilloskops sind verfügbar und der Quellcode ist mitgeliefert, damit Sie Ihre eigenen Applikationen entwickeln können. Darüber hinaus verfügt das Shield auch über einen 10-Kanal Logikanalysator, ein praktisches Instrument, um digitale Signale zu messen.

Technische Daten

Oszilloskop:

• max. Abtastrate: 1 MS/s
• Bandbreite des Eingangsverstärkers: 200 kHz (-3 dB)
• Messungen bis zu: 100 kHz
• Eingangsimpedanz: 100 kOhm // 20 pF
• max. Eingangsspannung: 30 Vp (AC + DC)
• Eingangskopplung: AC + DC
• AD-Auflösung: 8 bit
• Aufnahmelänge: 800 Samples
• Betriebsmodi: Run, Single
• Triggerpegel: 254 Schritte
• Zeitbasis: in 15 Schritten, 5 µs/Div bis 200 ms/Div
• Eingangsempfindlichkeit: in 6 Schritten, 100 mV/Div bis 5 V/Div
• Eingangsempfindlichkeit: 3 mV Displayauflösung
• Anzeige der Signalmarkierungen für Zeit und Spannung
• Frequenzanzeige (über Signalmarkierungen)

Logikanalysator:

• Anzahl Kanäle: 10
• Aufnahmelänge: 10 x 800 Samples
• max. Abtastrate: 1 MS/s
• max. Eingangsspannung: 5 VDC.
