Feldbuskoppler Modbus TCP, 4. Generation

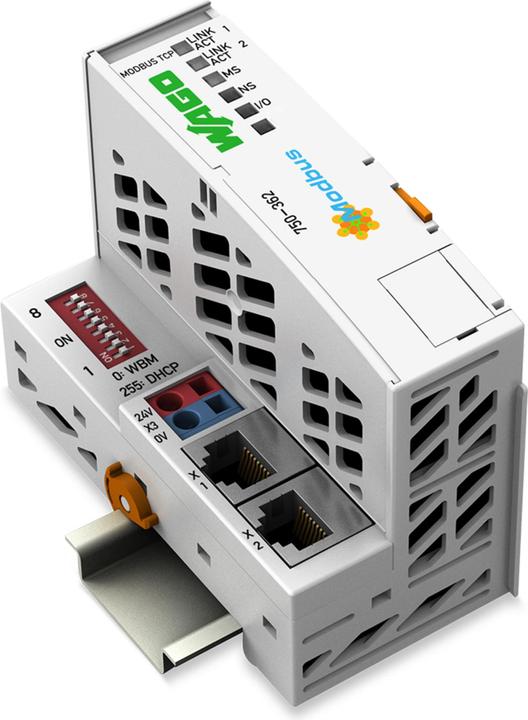

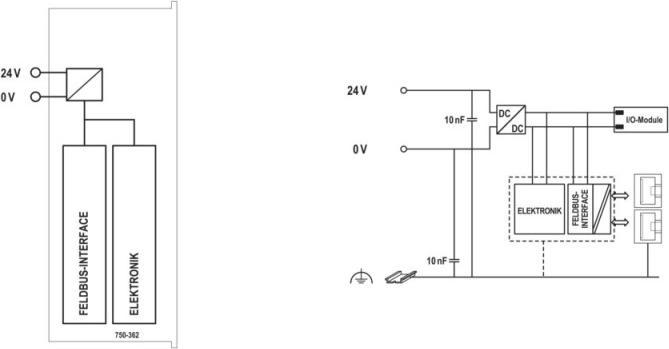

Der Modbus TCP/UDP Feldbuskoppler 750-362 verbindet das modulare WAGO-IO-System mit Ethernet. Der Feldbuskoppler erkennt die gesteckten IO-Module und erstellt daraus ein lokales Prozessabbild. Die zwei Ethernet-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDIX. Mit dem DIP-Schalter kann das letzte Byte der IP-Adresse sowie der Bezug der IP-Adresse DHCP, BootP, fest vorgegeben werden. Der Koppler ist für Feldbuskommunikation in Modbus-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten Ethernet-Protokollen unterstützt: HTTPS, BootP, DHCP, DNS, SNMP, SFTP. Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung. Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
