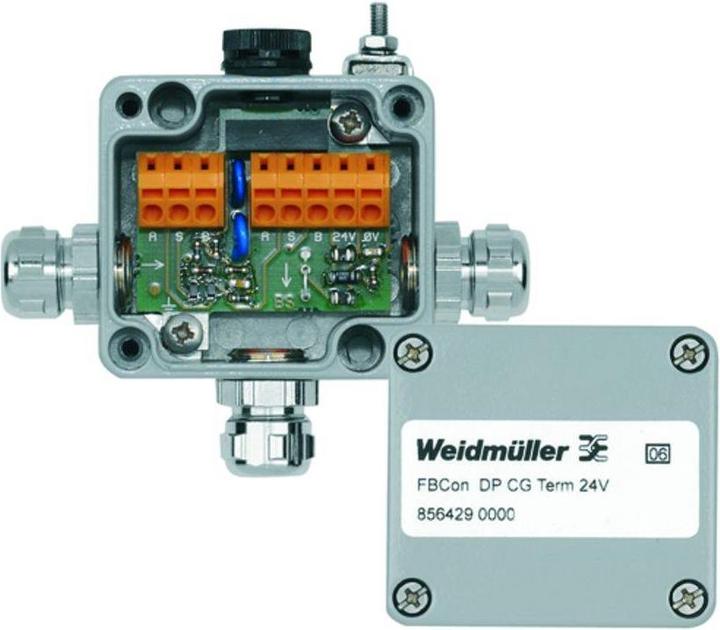

Standardverteiler mit Busabschluss (aktiv), Terminator, IP 66. Die Feldbusverteiler FBCon DP dienen zur Kopplung von 1 bis 8 Aktoren, Sensoren oder Remote I/Os an ein PROFIBUS Netzwerk. Die Abzweige (T-Stücke) verbinden die einzelnen Buskomponenten mit der Busleitung. Die jeweilige Stichleitungslänge ist abhängig von der Übertragungsgeschwindigkeit und sollte möglichst kurz sein. Die Summe aller Stichleitungen darf bei Übertragungsraten bis 1,5 MBaud 6,6 m nicht überschreiten. Die Stammleitung wird über EMV-Kabelverschraubungen in ein Aluminium- / Edelstahlgehäuse geführt und mittels Zugefederklemmen angeschlossen. Die Stichleitung zum Gerät wird über eine B-codierte M12 Buchse oder eine EMV-Kabelverschraubung angeschlossen. Am Anfang und Ende des PROFIBUS-DP Netzwerks müssen Abschlusswiderstände zugeschaltet werden. Die Terminator-Module erfüllen diese Aufgabe. Die 24 VDC Spannungsversorgung wird über die rechte Kabelverschraubung eingeführt. Um klimatischen Wechselzyklen entgegenzuwirken, sind die Gehäuse mit einem Druckausgleichselement ausgestattet. Grundsätzlich sind bei der Installation die Richtlinien der PROFIBUS Nutzerorganisation zu beachten. Die Verteiler haben folgende Eigenschaften: Zugfederanschlusstechnik, EMV-Kabelverschraubung, M12 Steckverbinder, aussenliegender Erdanschluss, unterbrechungsfreier Busbetrieb, Druckausgleichselement, Schutzart IP66, Edelstahlausführungen, PROFIBUS-DP kompatibel.
