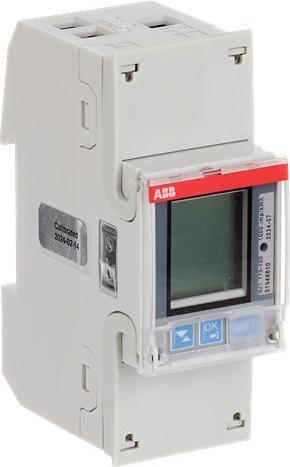

ABB Stotz S&J AC Zähler B21 113-100

Hersteller: ABB Stotz S&J
Bezeichnung: AC Zähler M-Bus
Typ: B21 113-100
Zählertyp: Elektronisch
Nennstrom (In): 65 A
Maximalstrom (Imax): 65 A
Nennspannung (Un) N-L: 220-240 V
Frequenz: 50-60 Hz
Genauigkeitsklasse: B
Anzahl der Phasen: Einphasen
Bauart: Direkte Messung
Energieart: Wirkleistung
Geeignet für: Verbrauch
Tarifart: Einfacher Tarif
Lastprofilmessung: Nein
Rücklaufschutz: Ja
Kalibriert: Ja
Zulassung: Messgeräte-Richtlinie
Puls-Ausgang: Elektrisch
Puls-Typ: S0
Pulsrate: 1-999999 Puls/kWh (kvarh)
Anzeigeart: Digital
Montageart: REG
Breite in Teilungseinheiten: 2
Breite: 35 mm
Tiefe: 65 mm
Höhe: 26,5 mm
Schnittstellendesign: M-Bus
EDL40 Signatur: Nein
Mit Sperrcode: Nein
Anzahl der Ziffern: 7
Schutzart (IP): IP20
Schutzart (NEMA): Andere

Der AC Zähler B21 113-100 ist für die Messung von einphasigen Netzen über einen direkten Anschluss für Ströme bis maximal 65 A ausgelegt. Die folgenden Werte werden auf einem Sieben-Segment-Display mit bis zu 7 Ziffern angezeigt: aktive Energie (Klasse 1), Leistung, Strom, Spannung (L-N) und Frequenz. Die Kommunikation kann über die integrierte M-Bus-Schnittstelle oder über die Infrarotschnittstelle zur Verbindung eines KNX-Moduls hergestellt werden. Der Energiezähler verfügt über einen Puls-Ausgang. Der Zähler ist gemäss MID kalibriert und nach IEC-Normen zugelassen. Die Installationsbreite beträgt 2 DIN-Module.
