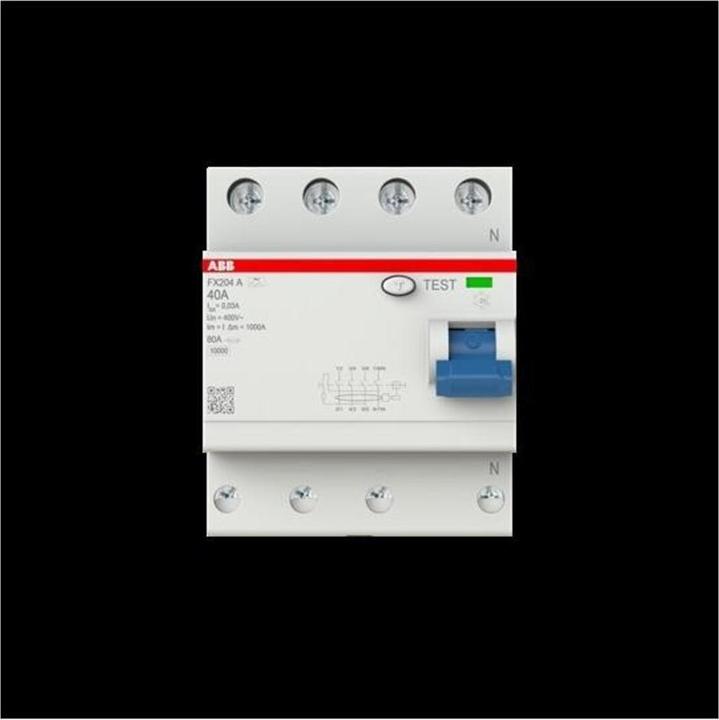

ABB Stotz S&J FI-Schalter FX204 A-40/0.03

Hersteller: ABB Stotz S&J
Bezeichnung: FI-Schalter Typ A, 40A, 30mA
Typ: FX204 A-40/0.03
Polzahl: 4
Bemessungsspannung: 230 V
Bemessungsstrom: 40 A
Bemessungsfehlerstrom: 0,03 A
Bemessungsisolationsspannung Ui: 500 V
Bemessungsstossspannungsfestigkeit Uimp: 4 kV
Verlustleistung: 9,6 W
Montageart: DIN-Schiene
Fehlerstrom-Typ: A
Selektiver Typ: nein
Kurzzeitverzögerter Typ: nein
Spannungsart: AC
Mit Verriegelungsvorrichtung: nein
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: nein
Schutzart (IP): IP40
Breite in Teilungseinheiten: 4
Einbautiefe: 69 mm
Umgebungstemperatur während des Betriebs: -25..55 °C
Verschmutzungsgrad: 2
Explosionsgeschützt: nein

Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäss DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe FX200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n = 30 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30). Ihre patentierten Anschlussklemmen mit Push-In Technologie sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, eingangsseitige Schraubklemme können Leiter von bis zu 25 mm² angeschlossen werden. Abgangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für eine eventuelle Weiterverdrahtung können Leiterquerschnitte von bis zu 10 mm² direkt am Gerät an die untere, zusätzliche Schraubanschlussklemme in Schutzklasse IP20 angeschlossen werden. Zahlreiche Zulassungen machen den FX200 fit für den Einsatz in Haushalts- und Gewerbeanwendungen.
