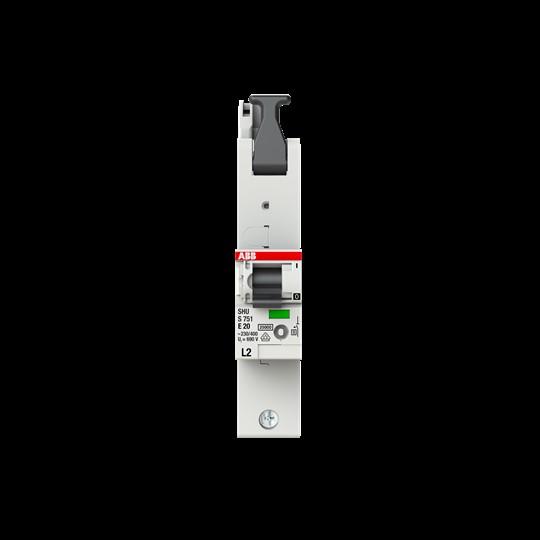

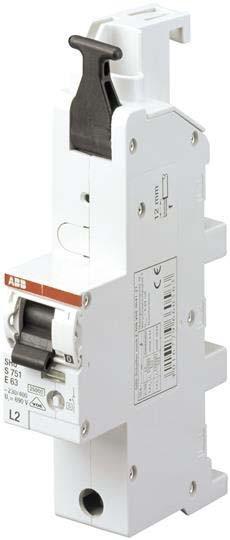

ABB Stotz S&J HLS-Schalter S751-E20L2

Hersteller: ABB Stotz S&J
Bezeichnung: HLS-Schalter
Typ: S751-E20L2
Auslösecharakteristik: sonstige
Polzahl: 1
Bemessungsstrom: 20 A
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 690 V
Bemessungsabschaltvermögen: 25 kA
Mitschaltender Neutralleiter: nein
Frequenz: 50 Hz
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Bemessungsstossspannungsfestigkeit: 6 kV
Montageart: Sammelschiene
Schutzart (IP): IP20
Baugrösse (nach DIN 43880): 6

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäss der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4- oder 5-poliges Sammelschienensystem 40 mm (12 mm x 5/10 mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50 mm² und maximal 100 A auf das Sammelschienensystem eingespeist werden. Geräte der S750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in Ein- oder Aus-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
