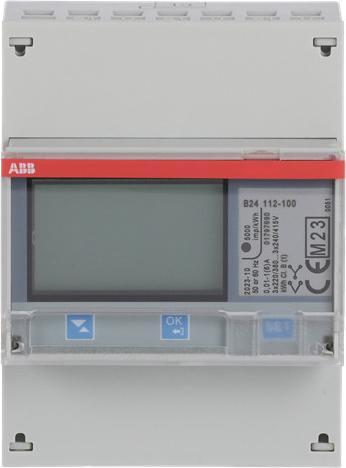

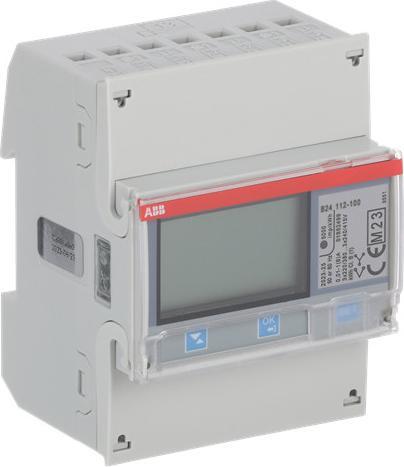

ABB Stotz S&J Messwandler Zähler B24 112-100

Hersteller: ABB Stotz S&J
Bezeichnung: Messwandler Zähler RS485
Typ: B24 112-100
Zählerart: Elektronisch
Nennstrom (In): 6 A
Maximalstrom (Imax): 6 A
Nennspannung (Un) N-L: 230-240 V
Nennspannung (Un) L-L: 380-415 V
Frequenz: 50-60 Hz
Genauigkeitsklasse: B
Anschlussart: Vierdraht
Ausführung: Messwandler
Energieart: Wirkleistung
Geeignet für: Verbrauch
Tarifart: Einfacher Tarif
Lastprofilmessung: Nein
Rückwärtsverriegelung: Ja
Kalibriert: Ja
Zulassung: Messgeräterichtlinie
Impulsausgang: Elektrisch
Impulsart: S0
Impulsrate: 1-999999 Imp/kWh (kvarh)
Anzeigeart: Digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 65 mm
Höhe: 26,5 mm
Schnittstellenausführung: Andere
EDL40 Signatur: Nein
Mit Codeschloss: Nein
Anzahl der Ziffern: 7
Schutzart (IP): IP20
Schutzart (NEMA): Andere

ABB Stotz S&J Messwandler Zähler B24 112-100: Zusätzliche Details
Dreiphasen-Zähler zur Messung eines drei- oder vieradrigen dreiphasigen Netzes über einen Transformatoranschluss CT (Transformatorverhältnis für Strom konfigurierbar) bis maximal 6 A. Die folgenden Werte werden über ein Sieben-Segment-Display mit bis zu 7 Ziffern angezeigt: aktive Energie (Klasse 1), Leistung, Strom, Spannung (L-L, L-N) und Frequenz für jede Phase sowie insgesamt. Die Kommunikation kann über die integrierte RS485-Schnittstelle (Modbus RTU) oder über die Infrarotschnittstelle zur Verbindung eines KNX-Moduls erfolgen. Der Energiezähler verfügt über einen Impulsausgang. Der Zähler ist gemäss MID kalibriert und nach IEC zugelassen. Die Installationsbreite beträgt 4 DIN-Module.
