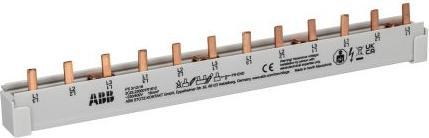

ABB Stotz S&J Phasenleiste PS3/12/16
Hersteller: ABB Stotz S&J
Bezeichnung: Phasenleiste
Typ: PS3/12/16
Anzahl der Phasen: 3
Anzahl der Pole: 12
Geeignet für Anzahl der Einheiten: 4
Bauhöhe: 44698 mm
Querschnitt: 16 mm²
Länge: 214 mm
Breite in Bauhöhen: 12
Nennununterbrochener Strom Iu: 80 A
Art des elektrischen Anschlusses: Stift
Isoliert: Ja
Nennstossspannung: 4,5 kV
Bedingter Nennkurzschlussstrom Iq: 25 kA
Max. Nennbetriebswechselspannung Ue: 690 V
Nennkurzzeitstrom Icw: 25 kA
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Farbe: Grau

ABB Stotz S&J Phasenbusbar PS3/12/16: Weitere Details

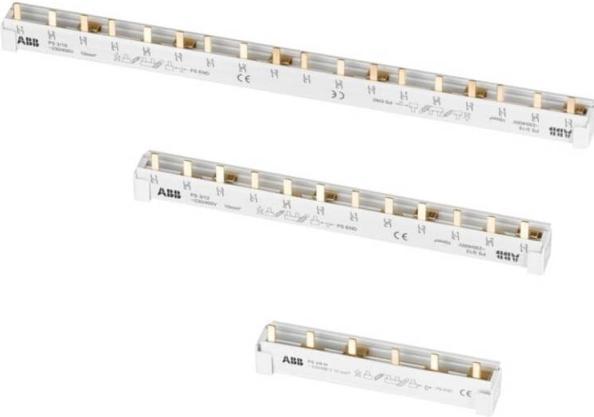

ABB Phasenleisten ermöglichen eine sichere und wirtschaftliche Querverkabelung von automatischen Schutzschaltern, Fehlerstromschutzschaltern und anderen modularen Installationsgeräten. Folgendes muss bei der Auswahl der richtigen Phasenleiste beachtet werden: Anschlussart (Doppelanschluss oder Käfiganschluss), Anzahl der Pole der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätesorte (automatische Schutzschalter, Fehlerstromschutzschalter oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätesorten, Verwendung von Sicherungsträgern, Verwendung von Sicherungsträgern und anderen modularen Installationsgeräten, Kombinationen der unterschiedlichen Gerätetypen, Verwendung von Schutzschaltern mit rechts und unten montierten Hilfsschaltern, Querschnitt der Busbarverbindung (Strombelastbarkeit), Anzahl der Module (Wahl zwischen Standard-Busbars oder kürzbaren Busbars).
