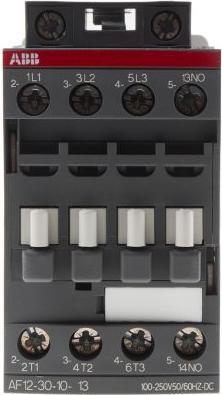

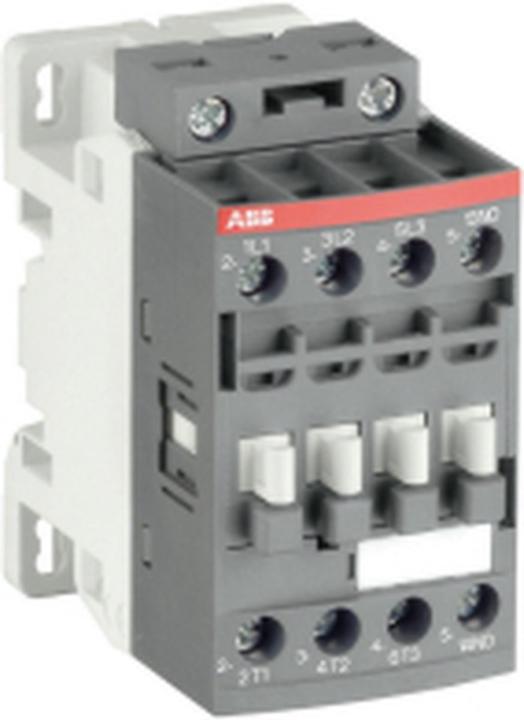

ABB Stotz S&J Kontaktoren AF12-30-10-13

Hersteller: ABB Stotz S&J
Bezeichnung: Kontaktor
Spannungsart: 100-250 VAC/DC
Nennsteuerstromversorgungsspannung Us bei AC 50 Hz: 100-250 V
Nennsteuerstromversorgungsspannung Us bei AC 60 Hz: 100-250 V
Nennsteuerstromversorgungsspannung Us bei DC: 100-250 V
Spannungsart für Betätigung: AC/DC
Nennbetriebsstrom Ie bei AC-1, 400 V: 28 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 12 A
Nennbetriebsleistung bei AC-3, 400 V: 5,5 kW
Nennbetriebsleistung NEMA: 3,73 kW
Geeignet für Reiheninstallation: Nein
Anzahl der Hilfskontakte als NO-Kontakte: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der NO-Kontakte als Hauptkontakte: 3

Die 3-poligen AF12 Kontaktoren stellen die kompakte Serie mit AC/DC-Steuerung und sehr breiten Spulen-Spannungsbereichen dar. Sie schalten Leistungskreise mit Motoren, leichten induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20-500 VDC bis 24-500 VAC ab. Sie verfügen über einen integrierten Überspannungsschutz und benötigen keine zusätzlichen Dämpfer. Alle integrierten oder nachrüstbaren NC-Hilfskontakte sind gemäss IEC60947-5-1 Anhang L als Spiegelkontakte ausgelegt. Weitere Zubehörteile wie Zeitelemente, Verdrahtungshilfen sowie Verriegelungselemente runden das Sortiment ab.
