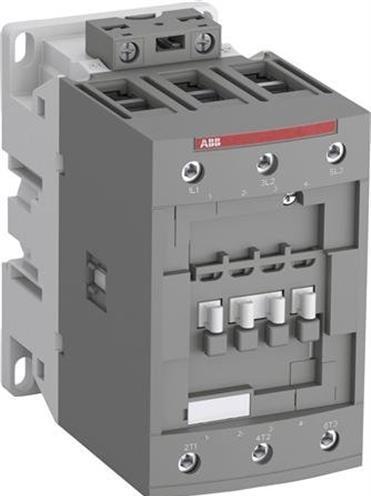

ABB Stotz S&J Kontaktor AF96-30-00-13
Hersteller: ABB Stotz S&J
Bezeichnung: Kontaktor
Spannung: 100-250V AC/DC
Typ: AF96-30-00-13
Nennsteuerstromversorgungsspannung Us bei AC 50 Hz: 100 V
Nennsteuerstromversorgungsspannung Us bei AC 60 Hz: 100 V
Nennsteuerstromversorgungsspannung Us bei DC: 100 V
Spannungsart für die Betätigung: AC/DC
Nennbetriebsstrom Ie bei AC-1, 400 V: 130 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 105 A
Nennbetriebsstrom bei AC-3, 400 V: 45 kW
Geeignet für Reihenmontage: Nein
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der NO-Kontakte als Hauptkontakte: 3

Weitere Details:
Die Kontaktoren AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Serie mit AC/DC-Betätigung und sehr breiten Spulen-Spannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20 bis 500 VDC und 24 bis 500 VAC ab, ohne dass zusätzlich erforderliche Unterdrücker benötigt werden. Das bedeutet, dass sie weltweit mit geringer Varianz eingesetzt werden können. Sie schalten Stromkreise mit Motoren, leichten induktiven oder nicht-induktiven Lasten. Flexibel austauschbare Spulenanschlüsse ermöglichen den Anschluss von oben, unten oder von beiden Seiten. Ansteckbare Zubehörteile umfassen 1-polige und 4-polige Hilfschalter, die vorne eingesteckt werden können, sowie 2-polige Hilfschalter, die rechts oder links montiert werden können. Für den frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfs-NC-Kontakte sind gemäss IEC60947-5-1 Anhang L als Spiegelkontakte ausgelegt. Weitere Zubehörteile wie Zeitelemente, Verdrahtungshilfen und Verriegelungselemente runden das Sortiment ab.
EAN: 3471523133235.
