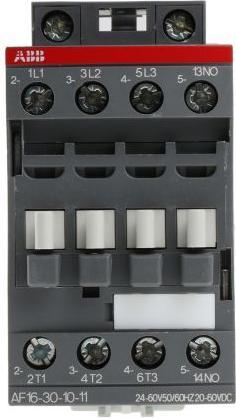

ABB Stotz S&J Kontaktor AF16-30-10-11

Hersteller: ABB Stotz S&J
Bezeichnung: Kontaktor 24-60 50/60 20-60VDC
Typ: AF16-30-10-11
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 24 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 24 V
Nennsteuerversorgungsspannung Us bei DC: 20 V
Spannungsart zur Betätigung: AC/DC
Nennbetriebsstrom Ie bei AC-1, 400 V: 30 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 18 A
Nennbetriebsleistung bei AC-3, 400 V: 7,5 kW
Nennbetriebsleistung NEMA: 7,457 kW
Geeignet für Hutschienenmontage: nein
Anzahl der Hilfskontakte als normalerweise offen: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der normalerweise offenen Kontakte als Hauptkontakte: 3

Die 3-poligen AF16 Kontaktoren stellen die kompakte Serie mit AC/DC-Steuerung und sehr breiten Spulenspannungsbereichen dar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20 bis 500 VDC und 24 bis 500 VAC ab. Sie verfügen über einen integrierten Überspannungsschutz und benötigen keine zusätzlichen Dämpfungskomponenten. Alle integrierten oder nachrüstbaren normalerweise offenen Hilfskontakte sind als Spiegelkontakte gemäss IEC60947-5-1 Anhang L ausgelegt. Zusätzliche Zubehörteile wie Zeitrelais, Verdrahtungshilfen und Verriegelungskomponenten ergänzen das Sortiment. Kontaktoren mit dem Spulencode -11 sind nicht für den Anschluss an 24V DC PLC-Ausgänge geeignet.
