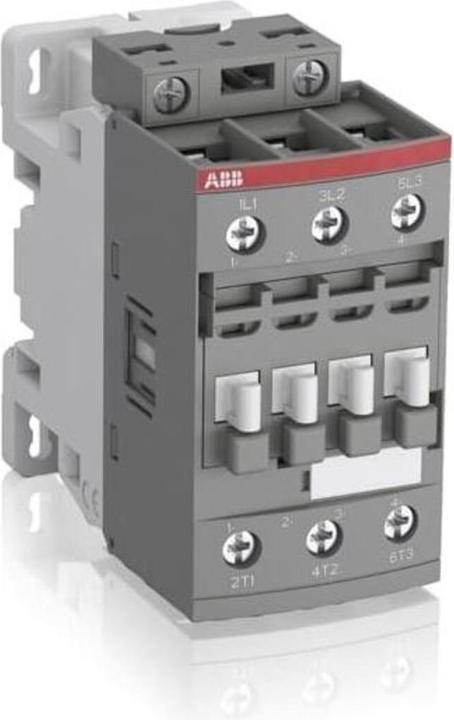

ABB Stotz S&J Kontaktor AF30-30-00-11
Hersteller: ABB Stotz S&J
Bezeichnung: Kontaktor 24-60 50/60 20-60VDC
Typ: AF30-30-00-11
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 24 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 24 V
Nennsteuerversorgungsspannung Us bei DC: 20 V
Spannungsart für die Betätigung: AC/DC
Nennbetriebsstrom Ie bei AC-1, 400 V: 50 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 32 A
Nennbetriebsleistung bei AC-3, 400 V: 15 kW
Nennbetriebsleistung NEMA: 14,914 kW
Geeignet für Hutschienenmontage: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der normalerweise offenen Kontakte als Hauptkontakte: 3

Die 3-poligen AF30 Kontaktoren stellen eine kompakte Serie mit AC/DC-Steuerung und sehr breiten Spulenspannungsbereichen dar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20 bis 500 VDC und von 24 bis 500 VAC ab. Sie verfügen über einen integrierten Überspannungsschutz und benötigen keine zusätzlichen Unterdrückungseinrichtungen. Alle anschliessend anbringbaren normalerweise offenen Hilfskontakte sind gemäss IEC60947-5-1 Anhang L als Spiegelkontakte ausgelegt. Zusätzliche Zubehörteile wie Zeitverzögerungsrelais, Verdrahtungshilfen und Verriegelungseinrichtungen ergänzen das Sortiment. Kontaktoren mit dem Spulencode -11 sind nicht für den Anschluss an 24V DC PLC-Ausgänge geeignet.
EAN: 3471523111219.
