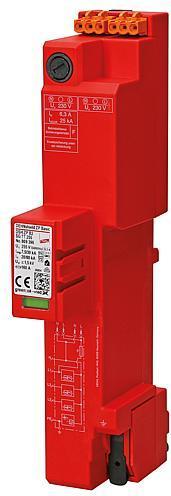

DEHN Kombi-Ableiter DSH ZP B2 SG TT 255

Hersteller: DEHN
Bezeichnung: Kombi-Ableiter TT und TN-S-Systeme
Typ: DSH ZP B2 SG TT 255
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Polzahl: 4
Blitzstossstrom (10/350 µs): 30 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel L-N: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 14,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
Montageart: Sammelschiene
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2 und 3
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: ja
Schutzart (IP): IP30

DEHN Kombi-Ableiter DSH ZP B2 SG TT 255: weitere Details
Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100 komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme. Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äusseres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
EAN: 4013364409859.
