Bereich: xEffect
Serie: FAZ
Anzahl der Pole: 1
Nennstrom: 16 A
Auslöseschutz: Typ S
Nennwechselspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 17,5 mm
Tiefe: 73,5 mm

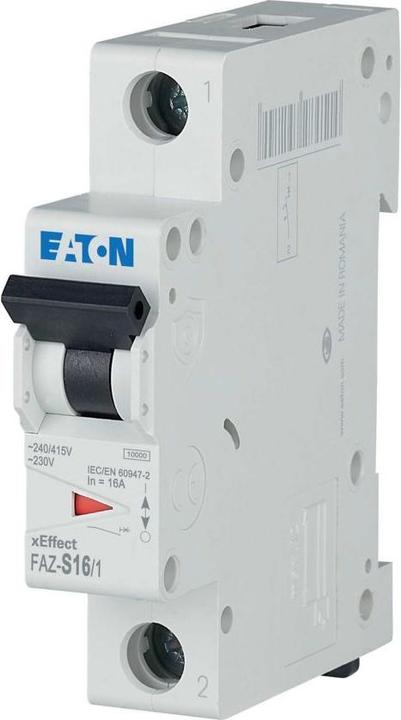

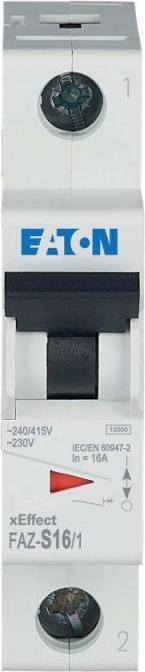

Miniatur-Leistungsschalter der Serie FAZ, erhältlich in 6 kA und 10 kA. Optionen umfassen einpolige, zweipolige und dreipolige Ausführungen mit thermischen und magnetischen Auslösemechanismen, die für die Hutschienenmontage geeignet sind. Verfügbar mit drei Auslöseschutzarten und wählbarem Schaltvermögen entsprechend der Charakteristik: 6 kA kostengünstige Serie oder 10 kA Vollbewertung. Verfügt über ein Doppelunterbrechungskontaktsystem mit einer internen Lichtbogenlöschkammer und einem speichernden Auslösemechanismus mit freier Auslösung. Eine klare Anzeige der Kontaktposition erfolgt durch einen frontalen Schalthebel. Grosse Anschlussklemmenkapazität von 0,75 bis 16 mm². Kompatibel mit Hutschienen, konform zu EN 50 022/DIN 46277-3. Entspricht den Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN 60-898.

Kurve B sorgt für eine komfortable Auslösung bei Strömen, die 3 bis 5 Mal den Nennwert betragen, geeignet für Schaltungen mit niedrigen Einschaltströmen, wie Glühlampen, Heizlasten und kleinere Gebäude. Kurve C bietet eine sofortige Auslösung bei Strömen, die 5 bis 10 Mal den Nennwert betragen, ideal für Schaltungen mit grösseren Einschaltströmen, wie industrielle Geräte, grössere Gebäude, Motoren und Leuchtstofflampen. Kurve S bietet eine Kurzschlussschutzschwelle von 13 bis 17 Mal dem Nennstrom und eine Überlastschwelle von 1,05 bis 1,3 Mal dem Nennstrom, was sie ideal für den Schutz von Steuerstromkreisen macht, in denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
