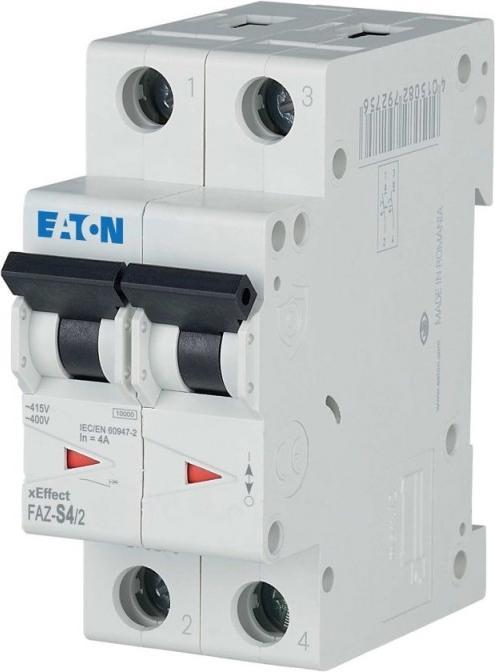

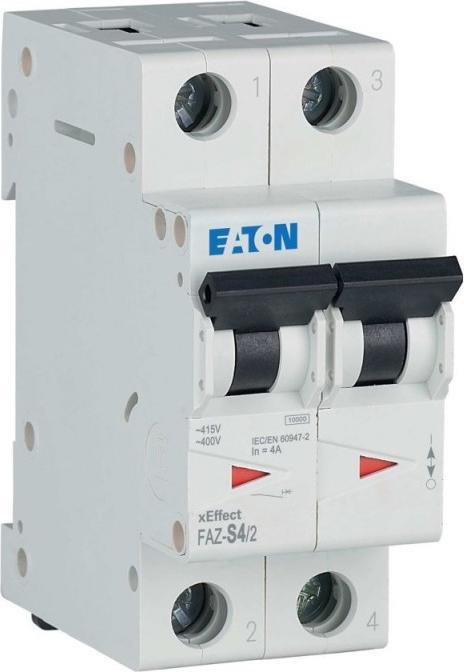

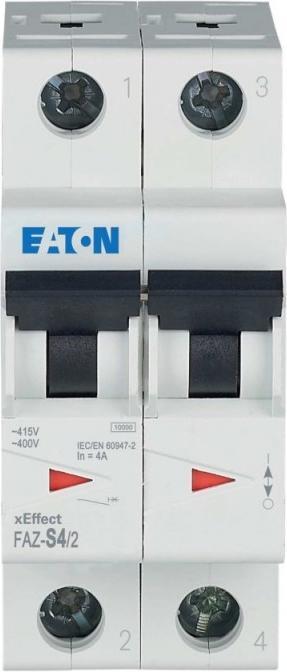

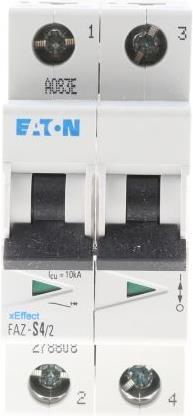

Bereich: xEffect
Serie: FAZ
Anzahl der Pole: 2
Nennstrom: 4 A
Auslöseschutz: Typ S
Nennwechselspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 35 mm
Tiefe: 73,5 mm

Miniatur-Leistungsschalter der Serie FAZ, erhältlich mit 6 kA und 10 kA. Sie sind in ein-, zwei- und dreipoligen Ausführungen erhältlich und verfügen über thermische und magnetische Auslösefunktionen für den automatischen Betrieb. Diese Schalter sind für die Montage auf DIN-Schienen konzipiert und bieten drei wählbare Auslöseschutzmerkmale sowie Schaltvermögen von entweder 6 kA für kostengünstige Anwendungen oder 10 kA für die volle Nennleistung.

Sie verfügen über ein Doppelunterbrechungskontaktsystem mit einer internen Funkenlöschkammer und einem speichernden Auslösemechanismus mit freier Auslösung. Eine klare Anzeige der Kontaktposition wird durch einen frontalen Schalthebel bereitgestellt, und sie haben eine grosse Anschlussklemmenkapazität von 0,75 bis 16 mm².

Diese Schalter sind mit DIN-Schienen kompatibel und entsprechen der Norm EN50 022/DIN 46277-3 sowie den Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN60-898.

Kurve B sorgt für eine komfortable Auslösung bei Strömen von 3 bis 5 mal dem Nennwert, geeignet für Schaltungen mit moderaten Einschaltströmen, wie Glühlampen, Heizlasten und Haushaltsanwendungen. Kurve C ermöglicht eine sofortige Auslösung bei Strömen von 5 bis 10 mal dem Nennwert, ideal für Schaltungen mit grösseren Einschaltströmen, wie industrielle Geräte, grössere Gebäude, Motoren und Leuchtstofflampen.

Kurve S ist für Anwendungen konzipiert, bei denen unerwünschte Auslösungen durch schnellere Auslösungen auftreten können. Die Kurzschlussauslöseschwelle liegt zwischen 13 und 17 mal dem Nennstrom, während die Überlastschwelle zwischen 1,05 und 1,3 mal dem Nennstrom liegt. Diese Schalter sind besonders geeignet zum Schutz von Steuerkreisen, bei denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
